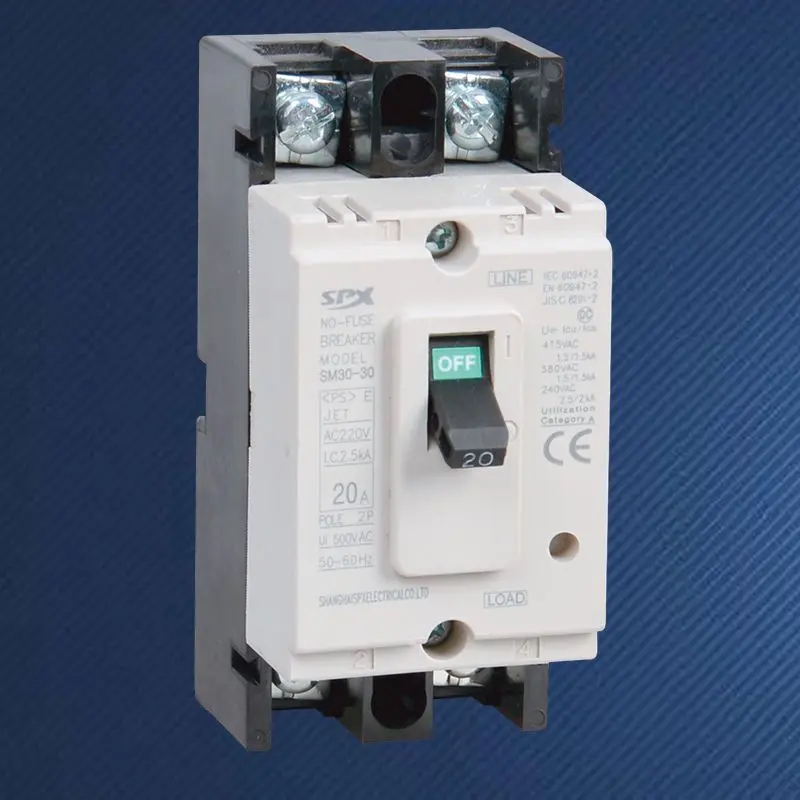

Nos sistemas elétricos modernos, a segurança é a pedra angular que não pode ser comprometida. O disjuntor em caixa moldada durável 2P 30A da SPX é um "guarda de segurança" silencioso e leal. Ele monitora simultaneamente os fios energizados e neutros (ou fios bifásicos) do circuito. Quando ocorre uma corrente anormal, ela pode agir com precisão em milissegundos e desligar automaticamente o circuito defeituoso. Ele integra a função de proteção dos fusíveis tradicionais com a conveniência da operação do interruptor, fornecendo uma ferramenta de proteção de linha mais segura, inteligente e reutilizável.
A faixa bimetálica integrada do disjuntor em caixa moldada 2P 30A de alta qualidade fornece proteção contra sobrecarga de tempo inverso. Quando a corrente excede ligeiramente o valor nominal por um longo período, como sobrecarga da linha, atrasará a desconexão; As bobinas eletromagnéticas fornecem proteção instantânea contra curto-circuito e podem disparar instantaneamente em um por cento de segundo ao encontrar correntes de curto-circuito repentinas e extremamente grandes, com resposta extremamente rápida.
As posições "ON" e "OFF" estão claramente marcadas e a operação da alça é suave. Depois que a falha for disparada, a alavanca ficará na posição intermediária, fornecendo indicação intuitiva de falha para solução rápida de problemas.
Fiação e instalação estáveis: usando terminais de fio prensados a parafuso, a conexão de alta corrente é firme e confiável; O design modular padronizado permite fácil instalação em trilhos universais de 35 mm e organização organizada com outros componentes elétricos.
O projeto bipolar fornece proteção completa contra interrupção, tendo apenas o dobro da largura de um disjuntor monopolar padrão. O disjuntor em caixa moldada 2P 30A com certificação CE é uma opção para pequenas caixas de distribuição e circuitos de subdivisão
proteção.
Em comparação com os fusíveis que precisam ser substituídos, os disjuntores em caixa moldada 2P 30A podem ser reiniciados manualmente e reutilizados após a solução de problemas, com menores custos de uso a longo prazo e manutenção mais fácil.
| Quadro (A) | SM30-30(NF-CW) | Características operacionais | ||||
| Corrente nominal em(A) | (2)、3、(3.2)、5、10、15、20、30 |
|
||||
| Tensão nominal (V) | CA 400 V | |||||
| Tensão nominal de isolamento (V) | CA 500V | |||||
| Número de pólos | 2 | 3 | ||||
| Capacidade de interrupção limitada | C | S | C | S | ||
| Capacidade de interrupção de curto-circuito (kA) AC400V | 1.5 | 1.5 | 1.5 | 1.5 | ||
| Operar curto-circuito (kA) AC400V | 1 | 1 | 1 | 1 | ||

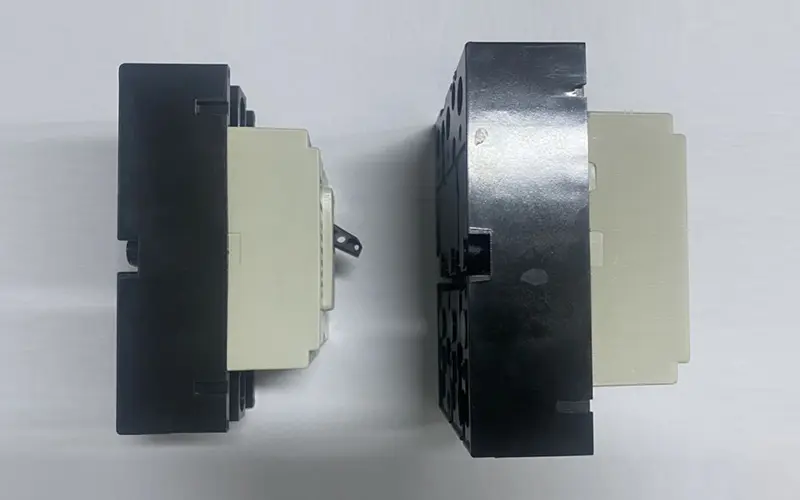

| Foto do perfil | ||||||
|
a | 96 | 96 | |||
| b | 45 | 67 | ||||
| c | 64 | 64 | ||||
| Imagem de montagem | ||||||
|
d | 84.5 | 84.5 | |||
| e | / | 24 | ||||
| f | 5 | 5 | ||||
| Vida útil da máquina | 7000 | |||||
| Vida elétrica | 4000 | |||||
| Dispositivo de operação elétrica (MD) |
|
|||||
| Alça rotativa externa |
|
|||||
| Dispositivo de disparo automático | Termomagnético | |||||
