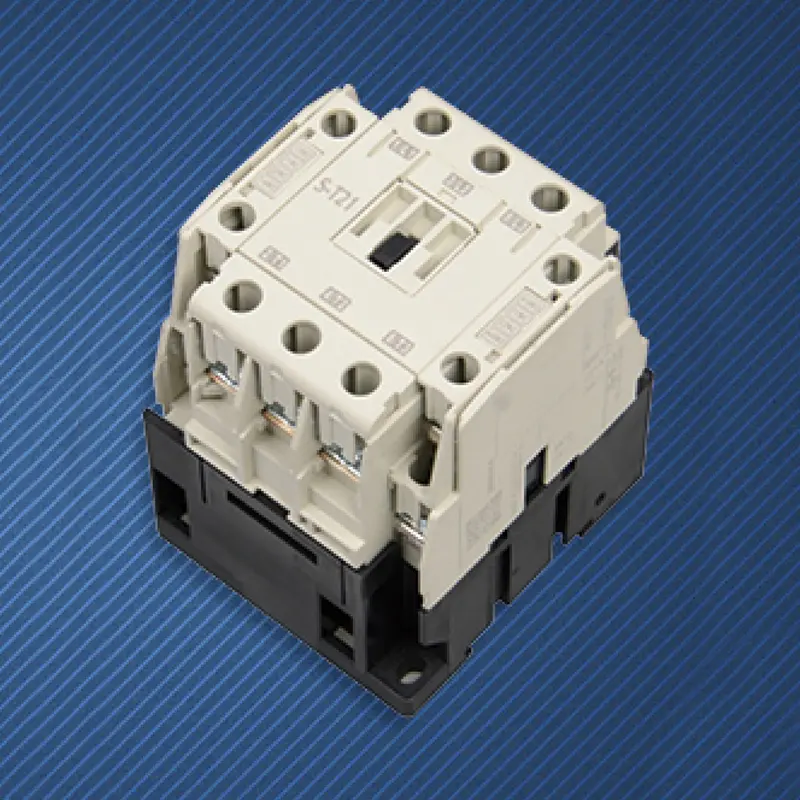

contator elétrico da C.A. 21A

No vasto campo da indústria que requer automação avançada e controle elétrico, o nível de corrente 21A marca um ponto de interseção amplamente utilizado - é poderoso o suficiente para acionar equipamentos de produção convencionais de pequeno e médio porte; É padronizado o suficiente para se tornar um dos componentes mais comumente usados ​​em projetos elétricos. Como fabricante profissional de contator CA na China, nosso contator elétrico CA 21A durável da SPX é a "pedra angular universal" desta linha. Ele não busca parâmetros extremos de desempenho, mas fornece aos engenheiros e integradores de sistemas uma seleção padrão "sem erros" baseada em design clássico, desempenho confiável, ampla disponibilidade e excelente custo-benefício. Seja para design padronizado em novos projetos ou como substituição de peças de reposição em manutenção, ele pode integrar-se perfeitamente e desempenhar o papel de um executor forte no circuito de controle.

Características:

Com uma corrente nominal de 21A, corresponde com precisão a um motor assíncrono trifásico de cerca de 11kW a 380V de tensão, ou a uma carga de cerca de 4,6kW a 220V monofásico, cobrindo perfeitamente os requisitos de corrente da grande maioria dos pequenos e médios ventiladores, bombas de água, compressores, transportadores e circuitos de aquecimento.
Vida útil elétrica confiável: O contato principal é feito de liga à base de prata e foi otimizado para projeto de extinção de arco. Na categoria de uso padrão AC-3 (parada de partida do motor), ele pode garantir operações elétricas confiáveis ​​por dezenas de milhares ou até mais de 100.000 vezes, atendendo aos requisitos de parada de partida frequente em ambientes industriais.
O design da bobina tem boa resistência a flutuações de tensão e a estrutura geral é insensível a poeira, umidade e certas mudanças de temperatura. Pode funcionar de forma estável em ambientes industriais em geral com baixos requisitos de manutenção.
O contator elétrico CA 21A de alta qualidade é normalmente instalado em um trilho DIN padrão de 35 mm e pode ser organizado de maneira organizada com outros disjuntores, relés e outros componentes. Fornece terminais de crimpagem de parafuso para conexão estável e confiável.
A maioria dos modelos suporta a instalação conveniente de módulos de contato auxiliares na parte superior ou lateral para expandir os sinais de controle (como travamento automático, intertravamento e feedback de status), atendendo a requisitos complexos de controle lógico sem a necessidade de substituir o contator principal.

Aplicativo

Controle liga/desliga principal para ventiladores trifásicos de 7,5 kW a 11 kW, bombas de água, compressores de ar e pequenas máquinas-ferramentas.
Unidade de execução start stop para fan coils de médio porte, unidades de ar fresco e bombas de circulação de água.
O contator elétrico CA 21A personalizado é usado para controle de motor para acionar correias transportadoras e elevadores leves a médios.
Como interruptor de controle remoto para controle de grupo de iluminação e equipamentos de aquecimento elétrico (como pequenas caldeiras).
O contator elétrico 21A CA serve como atuador padrão para PLC ou terminais de saída de relé, controlando a energia de uma única estação de trabalho.

Parâmetro do contator magnético AC SPX

Quadro (A)			SS-T21
KW/HP(AC-3) Potência retida(AC-3) IEC60947-4		220 V	4
		380 V	7.5
Corrente retida (AC-3) GB14048.4		220 V	20
		380 V	20
Corrente de aquecimento retida (A)			32
Tensão isolada retida (V)			660
Contato auxiliar AC-15	Contato	Padrão	2NO+2NC
	Corrente retida (A)	220 V	1.6
		380 V	0.95
Vida elétrica			100
Vida mecânica			500

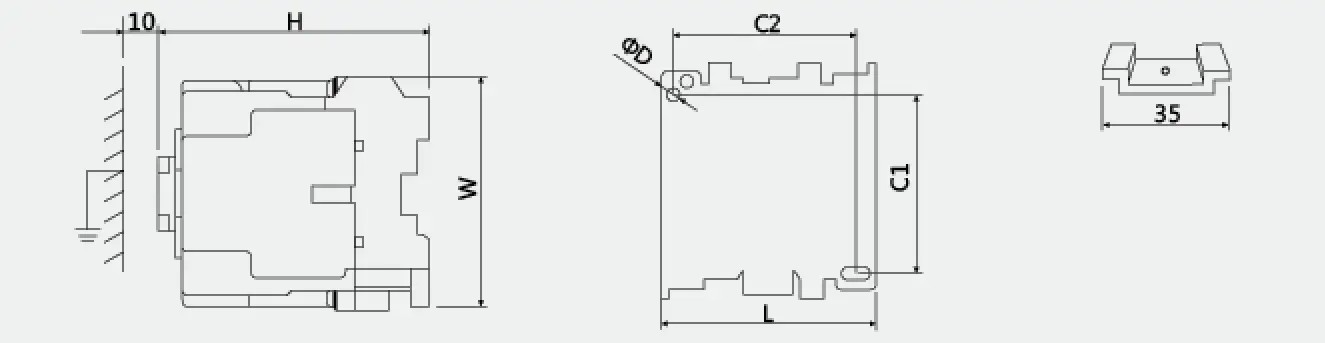

Contorno e dimensão de instalação
			Tipo	L	W	H	C1	C2	ΦD
			SS-T21	63	81	81	58	54	4.5
