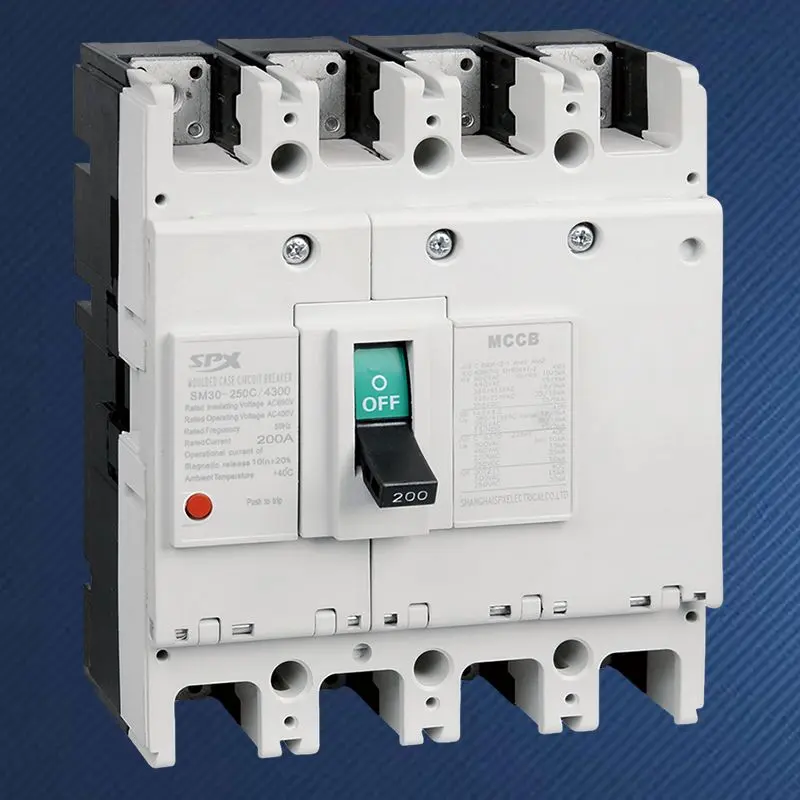

Disjuntor em caixa moldada 4P 200A

Em edifícios comerciais modernos, data centers e ambientes industriais que utilizam um grande número de cargas não lineares monofásicas, os disjuntores tripolares tradicionais não são mais capazes de atender a todos os requisitos de isolamento seguro. O nascimento do disjuntor em caixa moldada 4P 200A de alta qualidade SPX reside na obtenção de isolamento e controle completos de condutores energizados. Ele não apenas protege as linhas trifásicas, mas também usa seu quarto pólo crucial (pólo N) para desconectar e isolar as linhas neutras, resolvendo fundamentalmente danos ao equipamento, riscos de incêndio e riscos de choque elétrico pessoal causados ​​pela eletrificação da linha neutra, desvio potencial ou correntes de falha. É uma escolha estratégica para atender a requisitos complexos de qualidade de fornecimento de energia e altos padrões de segurança.

Vantagem

No estado desconectado, pode cortar simultaneamente todos os fios de fase e neutro, proporcionando o mais alto nível de garantia de segurança para manutenção de equipamentos backend e inspeção de linha, atendendo integralmente aos rígidos requisitos de integridade de isolamento em sistemas de aterramento como TN-S e TT.
Em situações onde as cargas trifásicas estão gravemente desequilibradas ou as correntes de terceira harmônica são significativas (como grandes iluminação LED, conjuntos de equipamentos de TI), a linha neutra pode transportar correntes anormais. O Disjuntor em Caixa Moldada 4P 200A garante que as linhas de neutro e fase sejam cortadas de forma síncrona em caso de sobrecarga ou falhas de curto-circuito, evitando o superaquecimento da linha N e causando incêndio.
Se algum pólo falhar (incluindo o pólo N), o disjuntor será interligado com quatro pólos para garantir que o circuito defeituoso seja completamente isolado.
A função de proteção do pólo N pode ser configurada de acordo com padrões e requisitos de aplicação, comumente conhecido como tipo de proteção total (com a mesma corrente nominal e características de proteção do pólo de fase) ou tipo ajustável, para se adaptar aos diferentes requisitos de aterramento e coordenação de proteção do sistema.
Quando equipado com dispositivos de liberação eletrônica, configurações precisas de atraso curto podem ser usadas para obter coordenação seletiva completa com equipamentos de proteção de três ou quatro pólos de nível inferior, garantindo a continuidade da fonte de alimentação.
O design e a seleção do material do disjuntor em caixa moldada 4P 200A de alta qualidade levam em consideração a possibilidade de correntes harmônicas de alta ordem na linha neutra, garantindo estabilidade de longo prazo durante a operação.
O durável disjuntor em caixa moldada 4P 200A utiliza materiais de contato, sistemas de extinção de arco e estruturas de isolamento do mesmo grau que MCCBs de três pólos de alta qualidade, garantindo durabilidade mecânica e elétrica sob operação síncrona de quatro pólos.

Aplicativo

O disjuntor em caixa moldada 4P 200A em estoque serve como o principal disjuntor de entrada para grandes shopping centers, edifícios de escritórios e hotéis no sistema TN-S, atendendo às normas de segurança que exigem que a chave principal desconecte todos os condutores energizados.
Fornece proteção de linha de entrada e proteção síncrona de linhas neutras para gabinetes de coluna em salas de informática com um grande número de servidores monofásicos que causam sérios desequilíbrios trifásicos e distorções harmônicas.
O interruptor principal para distribuição de energia em salas de cirurgia de hospitais, laboratórios e sistemas de iluminação e som de grandes palcos é projetado para evitar superaquecimento causado pela superposição do 3º harmônico na linha neutra.
O disjuntor em caixa moldada 4P 200A, como dispositivo de proteção de nível superior da chave dupla de transferência de energia (ATSE), também pode isolar absolutamente a linha neutra ao alternar entre duas fontes de energia, evitando a conexão paralela acidental de linhas neutras em sistemas diferentes.

A série SPX SM30-250 de parâmetros magnéticos térmicos MCCB

Quadro (A)		SM30-250(NF-CW)						Características operacionais
Corrente nominal em(A)		100,125,140,150,160,175,200,225,250
Tensão nominal (V)		CA 400 V
Tensão nominal de isolamento (V)		CA 690 V
Número de pólos		3			4
Capacidade de interrupção limitada		C	S	H	C	S	H
Capacidade de interrupção de curto-circuito (kA) AC400V		18	30	50	18	30	50
Operar curto-circuito (kA) AC400V		9	15	25	9	15	25
Foto do perfil
	a	165			165
	b	105			140
	c	90			90
Imagem de montagem
	d	126			126
	e	35			35
	f	5			5
Vida útil da máquina		4000
Vida elétrica		2000
Dispositivo de operação elétrica (MD)		●
Alça rotativa externa		●
Dispositivo de disparo automático		Termomagnético

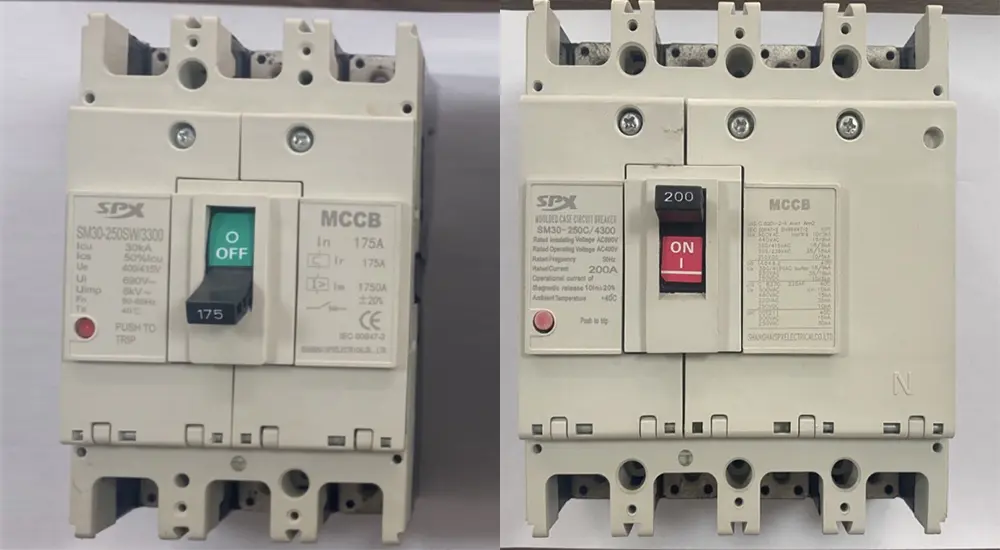

Vista frontal
