Disjuntor em caixa moldada 4P 250A 200A

No contexto de padrões modernos de segurança elétrica cada vez mais rigorosos, cada vez mais cenários de aplicação exigem isolamento e proteção completos de todos os condutores energizados, incluindo fios neutros. O disjuntor em caixa moldada 4P 250A 200A de alta qualidade da fábrica SPX é uma prática de engenharia sob este conceito central. Ele é especificamente implantado em circuitos críticos com cargas trifásicas desequilibradas, componentes harmônicos significativos ou onde o isolamento de quatro pólos é necessário de acordo com os regulamentos. Esta série não é apenas um dispositivo de proteção, mas também um compromisso solene com a conformidade do sistema, segurança de operação e manutenção e adaptabilidade de carga, garantindo entrada de energia segura e protegida desde instalações comerciais de médio porte até aplicações industriais de alto padrão.

Recurso:

As duas especificações de 200A e 250A cobrem com precisão os principais requisitos de capacidade de distribuição de médio porte de aproximadamente 100kW a 125kW (sistema 400V). O disjuntor em caixa moldada 4P 250A 200A é a escolha mais adequada para caixas de distribuição de piso, fontes de alimentação de grandes grupos de equipamentos, gabinetes de coluna de data center e outros cenários.

Os usuários podem escolher o modelo mais adequado com base no cálculo preciso da corrente de carga, evitando o desperdício de custo e espaço causado por "cavalos grandes puxando carros pequenos" e alcançando o equilíbrio ideal entre benefícios de proteção e benefícios de investimento.

Quando um grande número de cargas não lineares monofásicas (como servidores de TI, iluminação LED) fazem com que o terceiro harmônico se sobreponha na linha neutra, a capacidade total de proteção de corrente do disjuntor em caixa moldada 4P 250A 200A N-pole pode evitar o risco de incêndio oculto e perigoso do aquecimento por sobrecarga da linha neutra.

Durante a manutenção ou reparo, ao desconectar este disjuntor, é possível obter o isolamento síncrono e absoluto de todos os condutores energizados (L1, L2, L3, N), criando um ambiente elétrico absolutamente seguro para os operadores e atendendo aos requisitos obrigatórios de integridade do isolamento em TN-S e outros sistemas.

Qualquer pólo (incluindo o pólo N) que detecte uma falha de sobrecarga ou curto-circuito acionará uma desconexão instantânea síncrona de quatro pólos, garantindo que a falha seja completamente isolada e evitando que o acidente se agrave.

Aplicativo:

Como principal disjuntor de distribuição para andares padrão de edifícios de escritórios e grandes lojas de varejo no sistema TN-S, atende às normas de segurança e protege cargas mistas de iluminação e tomadas.

A chave de entrada do gabinete principal da coluna no data center de médio porte fornece energia para gabinetes de servidores downstream e gerencia a corrente harmônica da linha neutra gerada pelas cargas de TI.

A proteção de entrada da fonte de alimentação no centro de controle da linha de produção automatizada possui cargas mistas como motores (trifásicos) e controladores (monofásicos) na linha de produção.

Parâmetro MCCB do disjuntor em caixa moldada SPX SM50-250

Quadro (A)		SM50-250(NF-CV)
Corrente nominal In(A)		100,125,140,150,160,175,200,225,250
Tensão nominal (V)		CA 400 V
Tensão nominal de isolamento (V)		CA 690 V
Número de pólos		3			4
Capacidade de interrupção limitada		C	S	H	C	S	H
Capacidade de interrupção de curto-circuito (kA) AC400V		18	30	50	18	30	50
Operar curto-circuito (kA) AC400V		9	15	25	9	15	25

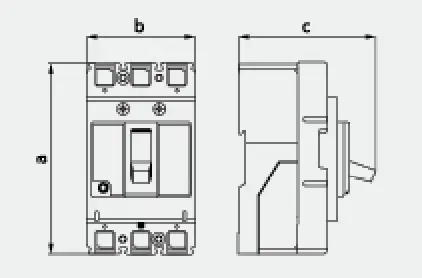

Foto do perfil
	a	165			165
	b	105			140
	c	90			90

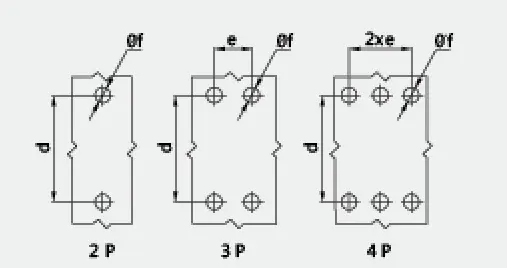

Imagem de montagem
	d	126			126
	e	35			35
	f	5			5
Vida útil da máquina		4000
Vida elétrica		2000
Dispositivo de operação elétrica (MD)		●
Alça rotativa externa		●
Dispositivo de disparo automático		Termomagnético
