Contator 65A para Unidade AC Carrier

O contator 65A de alta qualidade para unidade Carrier AC produzido pela SPX Electric Factory é um dispositivo de comutação automática que usa princípios eletromagnéticos para controlar circuitos. Ele aciona movimentos de contato mecânico através de pequenas correntes (a eletrificação da bobina gera um campo magnético) para conseguir o liga-desliga dos circuitos principais de alta corrente. Sua estrutura central inclui sistema eletromagnético (bobina, núcleo de ferro), sistema de contato (o contato principal transporta alta corrente, o contato auxiliar é usado para circuito de controle) e dispositivo de extinção de arco (elimina o arco). Adequado para cenários como partida de motor, controle de iluminação, gerenciamento de energia de equipamentos industriais, etc., possui características de segurança e confiabilidade, forte capacidade de operação frequente e isolamento de circuitos de alta e baixa tensão. É um componente chave de execução em sistemas de controle de automação.

Técnica de fiação: Conecte o contato normalmente aberto do botão de partida em paralelo com o contato auxiliar normalmente aberto do contator 65A para unidade Carrier AC, engate o contator e feche o contato auxiliar normalmente aberto. Ao fornecer energia continuamente à bobina através de seu próprio ponto auxiliar normalmente aberto, o travamento automático é formado. Pressionar o botão vermelho de parada faz com que o contator perca energia.

Instalação e manutenção

Antes da instalação, a inspeção precisa confirmar se os dados técnicos do contator 65A customizado para unidade Carrier AC atendem aos padrões, como tensão nominal, corrente, frequência de operação, etc. A posição de instalação deve ser vertical, com inclinação não superior a 5 °, e um lado do orifício de dissipação de calor deve ficar voltado na direção vertical. Ao instalar a fiação, evite que peças como parafusos, arruelas e conectores caiam, o que pode fazer com que o contator CA fique preso ou entre em curto-circuito. Após a instalação é necessário verificar se a fiação está correta. Quando o contato principal não estiver eletrificado, deve-se ligá-lo e desligá-lo diversas vezes para verificar se há ruído após a ação do contato principal e a atração do núcleo de ferro. Somente depois de confirmar que não há erro é que ele pode ser colocado em uso. Não é permitido conectar o contator CA à fonte de alimentação CC, caso contrário queimará a bobina

Parâmetro do contator magnético AC SPX

Quadro (A)			SS-T65
KW/HP(AC-3) Potência retida(AC-3) IEC60947-4		220 V	18,5/22
		380 V	30/45
Corrente retida (AC-3) GB14048.4		220 V	68
		380 V	65
Corrente de aquecimento retida (A)			100
Tensão isolada retida (V)			690
Contato auxiliar AC-15	Contato	Padrão	2NO+2NC
	Corrente retida (A)	220 V	1.6
		380 V	0.95
Vida elétrica			65
Vida mecânica			300

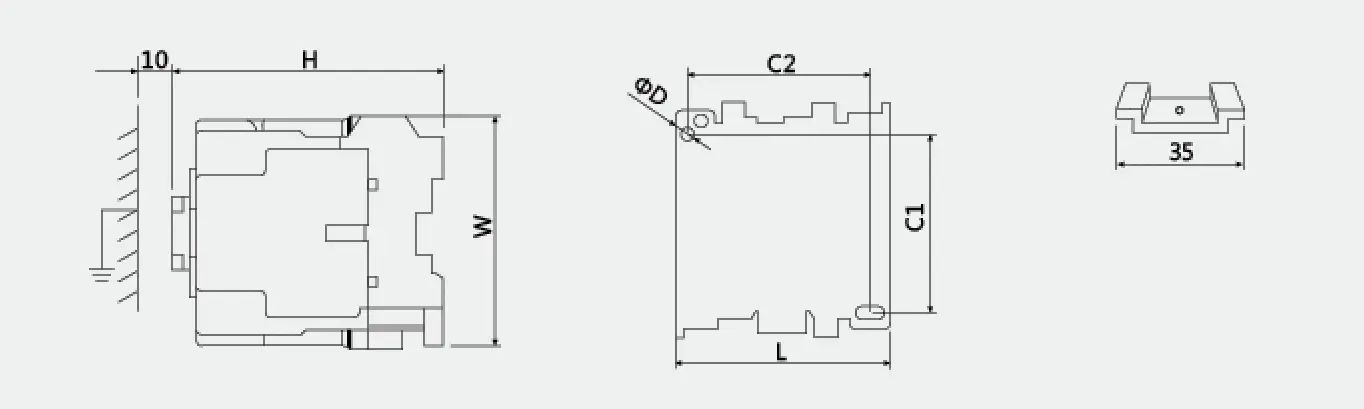

Contorno e dimensão de instalação
			Tipo	L	W	H	C1	C2	ΦD
			SS-T65	88	103	105	75	70	5.5
