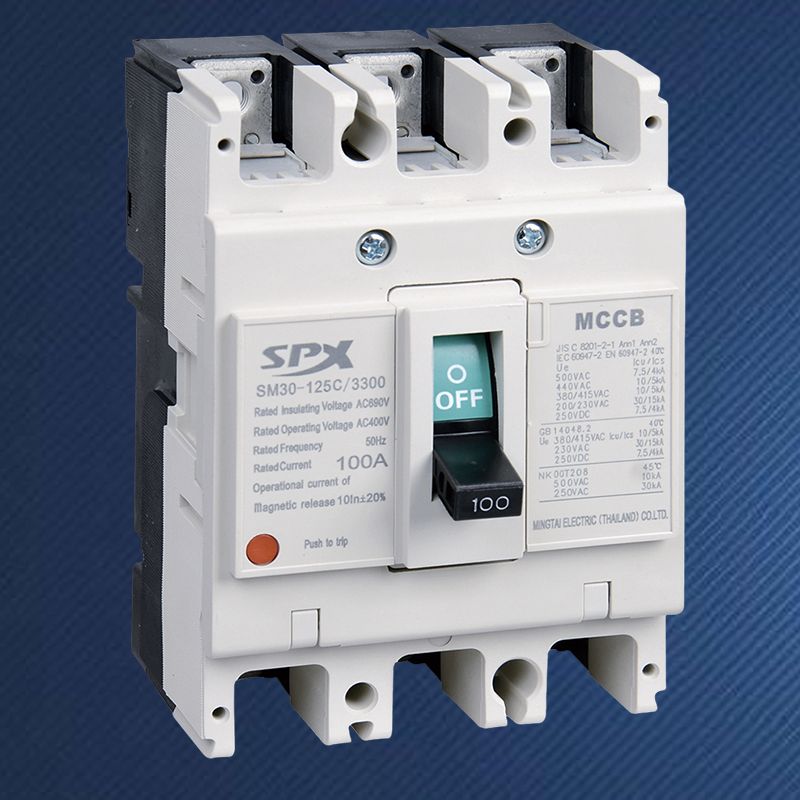

Disjuntor em caixa moldada de baixa tensãoé um dispositivo de proteção muito importante no moderno sistema de distribuição de energia. Integra função de controle manual e função de proteção automática, o que não só garante a flexibilidade de operação, mas também garante a segurança da eletricidade. Seu princípio de funcionamento é baseado principalmente no monitoramento em tempo real dos parâmetros elétricos do circuito, e interrompe rapidamente o circuito quando condições anormais, como sobrecarga, curto-circuito, subtensão, etc.cur.
Sistema de contato:responsável por conduzir corrente em condições normais e interromper o circuito rapidamente durante o disparo.
Sistema de extinção de arco:utilizado para extinguir o arco gerado durante a análise e evitar danos ao equipamento.
Mecanismo operacional:fechamento e abertura manual ou elétrico, mecanismo de disparo geralmente livre.
Liberar:usados para detectar falhas e disparar ação de disparo, os tipos comuns incluem termomagnético (bimetal para proteção contra sobrecarga, bobina eletromagnética para proteção contra curto-circuito) ou eletrônico (através de amostragem de transformador, controle de microprocessador).
Gabinete:fornece isolamento, proteção e suporte estrutural, geralmente moldado em materiais de alta rigidez dielétrica.
Operação normal:sob condições de carga segura, o contato principal permanece fechado, a corrente continua a passar normalmente e o mecanismo de disparo livre está na posição travada.
Proteção contra sobrecarga:quando a sobrecarga do circuito ocorre e dura um certo tempo, o bimetal no dispositivo de disparo térmico é aquecido e dobrado para empurrar o mecanismo de disparo para atuar, e seu tempo de ação é inversamente proporcional à corrente de sobrecarga.
Proteção contra curto-circuito:Quando ocorre um curto-circuito, a corrente aumenta acentuadamente (geralmente 10 - 12 vezes a corrente nominal), e a bobina eletromagnética da liberação magnética gera força magnética suficiente para atrair a armadura instantaneamente, e o mecanismo de liberação livre de impacto realiza uma quebra rápida em milissegundos.
Proteção opcional contra subtensão:a bobina do relé de subtensão é conectada em paralelo no lado da fonte de alimentação. Quando a tensão da linha é inferior ao valor definido, sua armadura é liberada e aciona o mecanismo para desarmar.
Processo de extinção de arco:a análise de contato produz instantaneamente arco, a grade de extinção de arco será dividida, resfriada e alongada, acelerará a recombinação de íons, de modo que o arco se extinga rapidamente e restaure a resistência do isolamento.
Disjuntores modernostêm sido amplamente utilizados liberação eletrônica, através do monitoramento em tempo real do transformador de corrente de cada corrente de fase e comparação de valores definidos. Uma vez detectada uma anormalidade, o microprocessador envia um sinal para acionar o elemento de disparo eletrônico, que aciona o mecanismo operacional. Este método tem maior precisão, funções mais ricas e pode realizar comunicação e controle remoto.
Defina sobrecarga, curto-circuito, subtensão e outras proteções em um.
Alta capacidade de quebra, valor de ação ajustável, boa seletividade.
Operação segura e conveniente, suporta controle automático manual e remoto frequente.
Estrutura compacta, fácil instalação e manutenção.
