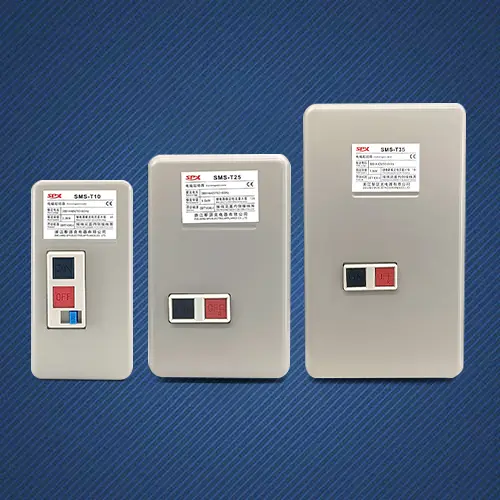

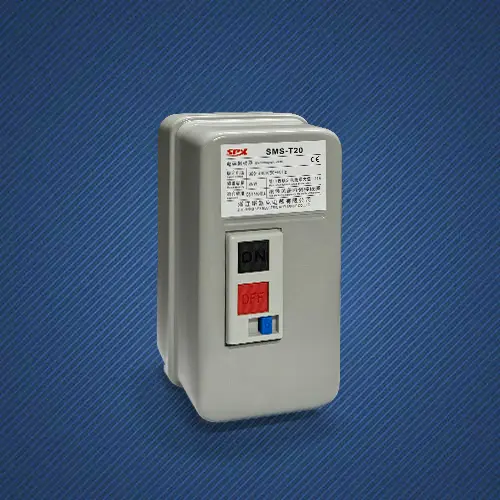

Chave magnética de partida do motor

No equipamento e no ponto inicial da linha de produção, o operador precisa de um “interruptor de energia” que possa controlar direta e seguramente o destino do motor sem depender de gabinetes elétricos complexos. A chave de partida magnética de motor durável SPX nasceu para essa finalidade. Ele condensa o tradicional sistema de controle dividido "botão/interruptor+contator+protetor" em um painel de operação integrado robusto e intuitivo. Este não é apenas um interruptor, mas também uma estação de controle de energia local com funções de proteção integradas, proporcionando ao operador o controle direto mais eficiente e seguro.

Principais pontos fortes

Botões integrados à prova d'água e à prova de poeira (start/stop) ou interruptores rotativos (ON/OFF), com identificação clara e lógica de operação simples e direta, podem ser operados com segurança sem conhecimento profissional de eletricista.
O operador apenas toca no painel de controle seguro de baixa tensão, e todos os componentes de alta tensão são completamente fechados em uma caixa resistente de metal ou plástico de engenharia, com opção de botão de parada de emergência (cabeça de cogumelo). Em caso de emergência, a máquina pode ser parada com um toque, respeitando as normas de segurança.
A caixa geralmente possui um alto nível de proteção (como IP55, IP65), que pode resistir a poeira, respingos de água e manchas de óleo. A chave magnética de partida do motor é adequada para ambientes agressivos, como oficinas, ambientes externos e áreas de descarga.
Eliminando a necessidade de longos cabos de controle multinúcleos do painel de controle ao gabinete de controle, a chave magnética de partida de motor requer apenas a conexão dos fios de alimentação e do motor, economizando mais de 50% em custos de fiação e instalação.

aplicativo

A caixa de controle lateral da máquina para compressores de ar, bombas de água, ventiladores, misturadores e outros equipamentos permite que os operadores iniciem e parem no local e observem o status do equipamento.
A estação de controle de partida para correias transportadoras, elevadores e alimentadores facilita o controle direto pelo pessoal de entrega de material.
Alças de controle para talhas elétricas, estações hidráulicas móveis e máquinas de limpeza para obter movimento sincronizado de equipamentos e controle.
Bombas de irrigação agrícola, equipamentos de tratamento de esgoto e máquinas de construção, a chave magnética de partida de motor possui um alto nível de proteção contra vento, chuva e poeira.

Parâmetro de partida do motor magnético SPX

Quadro (A)			SMS-T10/12	SMS-T20	SMS-T21	SMS-T25		SMS-T35
KWIHP(AC-3)Potência retida(AC-3)EC60947-4		220 V	2.2/3	4/5,5	4/5,5	5,5/7,5		7,5/10
		380 V	2,7/3,5	7,5/10	7,5/10	7,5/10		15/20
Corrente retida (AC-3) GB14048.4		220 V	13/11	20	20	26		35
		380 V	09/07	20	20	25		32
Corrente de aquecimento retida (A)			20	32		50		60
Tensão isolada retida (V)			660
Contato auxiliarAC-15	Contato	Padrão	1 NÃO	1NA+1NC	2NO+2NC
	Corrente retida(A)	220 V	1.6
		380 V	0.95
Classificação elétrica			IP30
Vida mecânica			1000		500
Contorno e dimensão de instalação
			Tipo	L	W	H1	H2		C1	C2
			S3-20/21	106	170	110	115		140	76.0
			S3-25/35	136	225	110	130		165	95

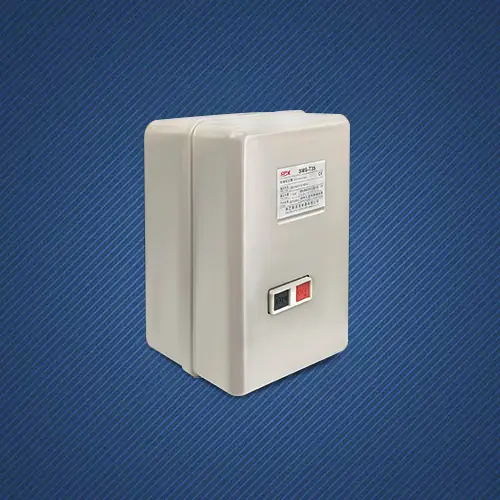

Detalhes do motor de partida magnético SPX S3-T25

*Interno

*Série
