Partida de motor magnético para compressor

O durável motor de partida magnético para compressor SPX é o coração das fontes de gás industrial e dos ciclos de refrigeração, e cada partida de seu motor é acompanhada por uma enorme carga inercial e choque de corrente. As partidas universais muitas vezes enfrentam o risco de redução da vida útil e falha de proteção sob condições operacionais adversas. Nosso motor de partida magnético específico para compressor foi projetado para resolver esse problema central em aplicações de engenharia. Ele integra profundamente funções de controle e proteção e fortalece de forma abrangente as características de carga do compressor, convertendo cada parada inicial em saída de energia estável e controlada, tornando-o um "monitor profissional" para garantir a operação contínua e saudável do compressor.

Mestre de Vantagem

Os contatos são feitos de liga de prata especialmente fabricada, que possui resistência extremamente alta à soldagem e condutividade. Ele foi projetado para suportar surtos transitórios de 6 a 8 vezes a corrente nominal quando o compressor é ligado.
A bobina e o núcleo de ferro foram otimizados para gerar força magnética suficiente mesmo sob flutuações de tensão na rede elétrica, fazendo com que o núcleo de ferro dinâmico se encaixe rápida e fortemente, reduzindo a vibração de contato e a erosão do arco durante o processo de inicialização.
O motor de partida magnético para compressor adota uma câmara de extinção de arco reforçada e um design de duto de ar otimizado, que pode dissipar rapidamente o calor e extinguir arcos sob operação frequente, manter o desempenho elétrico estável e prolongar a vida útil do contato.

Aplicativo

Controle de compressores scroll e parafuso em unidades de refrigeração comercial, chillers e sistemas de bombas de calor.
A parte de controle eletrônico do compressor de ar a diesel usado em engenharia é resistente a vibrações e mudanças de temperatura.
No fluxo do processo, a Partida Magnética de Motor para Compressor é usada como compressor para transporte de gases de processo, exigindo alta precisão de controle e proteção confiável.

Parâmetro de partida do motor magnético SPX

Quadro (A)			SMS-T10/12	SMS-T20	SMS-T21	SMS-T25		SMS-T35
KWIHP(AC-3)Potência retida(AC-3)EC60947-4		220 V	2.2/3	4/5,5	4/5,5	5,5/7,5		7,5/10
		380 V	2,7/3,5	7,5/10	7,5/10	7,5/10		15/20
Corrente retida (AC-3) GB14048.4		220 V	13/11	20	20	26		35
		380 V	09/07	20	20	25		32
Corrente de aquecimento retida (A)			20	32		50		60
Tensão isolada retida (V)			660
Contato auxiliarAC-15	Contato	Padrão	1 NÃO	1NA+1NC	2NO+2NC
	Corrente retida(A)	220 V	1.6
		380 V	0.95
Classificação elétrica			IP30
Vida mecânica			1000		500
Contorno e dimensão de instalação
			Tipo	L	W	H1	H2		C1	C2
			S3-20/21	106	170	110	115		140	76.0
			S3-25/35	136	225	110	130		165	95

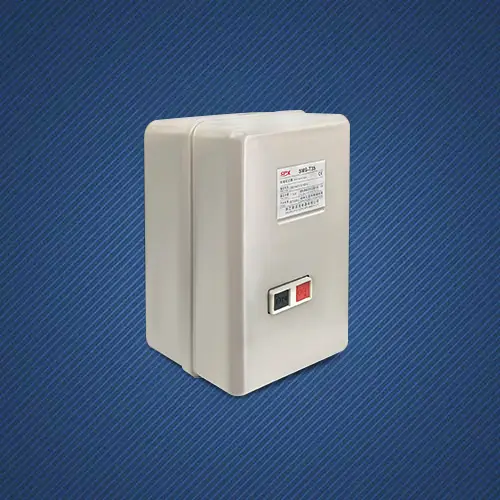

Detalhes do motor de partida magnético SPX S3-T25

*Interno

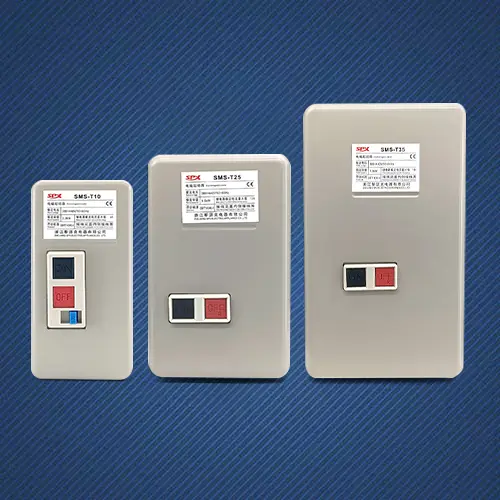

*Série
