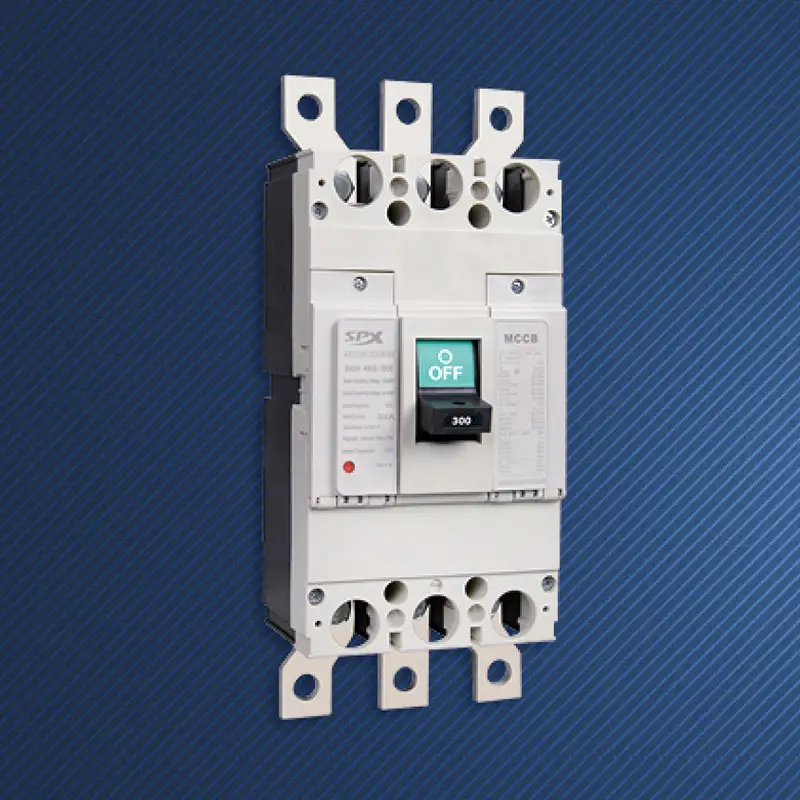

Disjuntor eletrônico em caixa moldada 3P 300A

No topo da pirâmide do sistema de distribuição, uma corrente de 300A transporta a vida de toda a área ou equipamento central. Os esquemas de protecção tradicionais já não conseguem equilibrar a precisão da protecção, a selectividade do sistema e a inteligência da gestão. O Disjuntor Eletrônico em Caixa Moldada 3P 300A SPX de alta qualidade é o inovador nascido para esse propósito. Não é apenas um interruptor que dispara em caso de falha, mas também uma unidade local inteligente que integra detecção de alta precisão, lógica programável e troca de dados. Ele marca a transição dos disjuntores em caixa moldada da era mecânica analógica para a era digital inteligente, tornando-se um nó inteligente fundamental para a construção de redes de distribuição confiáveis, transparentes e eficientes.

Recurso

O disjuntor eletrônico em caixa moldada 3P 300A personalizado permite aos usuários definir com precisão os valores e tempos de corrente de proteção para sobrecarga longa (Ir), curto-circuito curto (Isd) e instantâneo (Ii) em uma ampla faixa por meio de uma unidade de liberação eletrônica (ETU). Essa flexibilidade permite combinar as características de diferentes cargas, como transformadores, barramentos e motores grandes.
A função exclusiva de proteção de curto atraso, ao definir manualmente um curto atraso (como 0,1-0,4 segundos), garante que, no caso de um curto-circuito na extremidade remota, apenas o disjuntor de nível inferior mais próximo do ponto de falha irá operar, enquanto o nível de corrente permanece fechado, alcançando assim uma proteção totalmente seletiva e minimizando cortes de energia em grande escala.
A proteção de corrente de fuga à terra ajustável integrada (função G) evita eficazmente incêndios elétricos ou acidentes pessoais por choque elétrico causados ​​por danos no isolamento. O Disjuntor Eletrônico em Caixa Moldada 3P 300A oferece uma dimensão de segurança que os disjuntores tradicionais não possuem.
Um sinal de alerta pode ser emitido antes que a sobrecarga real atinja o limite de desarme. Sua função de “memória térmica” pode simular o processo de acumulação térmica do motor, proporcionando proteção mais razoável sob condições de partida frequentes.
Ele pode registrar os tipos de falhas (sobrecarga, curto-circuito, aterramento, etc.) que foram disparadas diversas vezes recentemente, a fase da falha e o valor da corrente durante a ação, fornecendo dados importantes para um rápido diagnóstico de falhas.
Módulos de comunicação padrão ou opcionais (como Modbus, Profibus) estão disponíveis para carregar parâmetros de potência total em tempo real, como corrente trifásica, tensão, potência, fator de potência e energia elétrica, permitindo o monitoramento digital do sistema de distribuição.

Aplicativo

Como principal interruptor de proteção para ar condicionado de precisão, entrada/saída UPS e fonte de alimentação CC de alta tensão na sala de computadores, além de monitorar seu consumo de energia.
Como interruptor de saída lateral de baixa tensão no armário de distribuição principal da oficina ou como linha principal para proteção de dutos de barramento densos.
O disjuntor eletrônico em caixa moldada 3P 300A fornece proteção e controle inteligentes para grandes bombas de água, ventiladores, compressores e unidades de refrigeração central abaixo de 250kW.
Como um disjuntor eletrônico em caixa moldada 3P 300A para linhas principais de entrada de baixa tensão ou distribuição de divisórias importantes em grandes shopping centers, hospitais e aeroportos, ele alcança gerenciamento de energia e controle de demanda.

Parâmetro MCCB do disjuntor em caixa moldada SPX SM30-400

Quadro (A)		SM30-400(NF-CW)						Características operacionais
Corrente nominal em(A)		250,300,315,350,400
Tensão nominal (V)		CA 400 V
Tensão nominal de isolamento (V)		CA 690 V
Número de pólos		3			4
Capacidade de interrupção limitada		C	S	H	C	S	H
Circuito de interrupção de curto-circuito (kA) AC400V		25	35	50	25	35	50
Operar curto-circuito (kA) AC400V		15	20	25	15	20	25

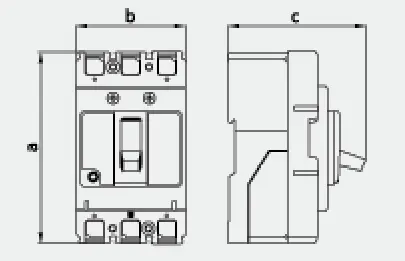

Foto do perfil
	a	258			258
	b	140			185
	c	153			153

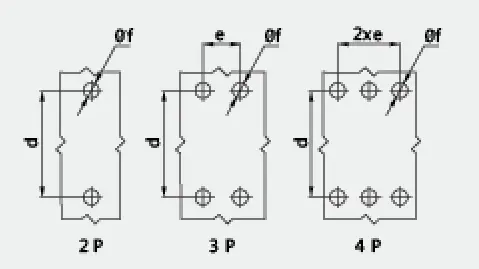

Imagem de montagem
	d	195			195
	e	45			45
	f	8			8
Vida útil da máquina		4000
Vida elétrica		1500
Dispositivo de operação elétrica (MD)		●
Alça rotativa externa		●
Dispositivo de disparo automático		Termomagnético
