Molded Disjuntores de caixa(MCCBs) desempenham um papel crítico na proteção dos sistemas elétricos contra sobrecargas, curtos-circuitos e danos ao equipamento. Neste guia detalhado, exploramos como funcionam os disjuntores em caixa moldada, seus principais componentes, características de desempenho e por que eles são amplamente utilizados em aplicações industriais, comerciais e de infraestrutura. Este artigo também explica como escolher o MCCB certo, compara os MCCBs com outros dispositivos de proteção de circuitos e responde a perguntas comuns para ajudar engenheiros, empreiteiros e tomadores de decisão a fazer escolhas informadas, de acordo com os padrões modernos de segurança elétrica.

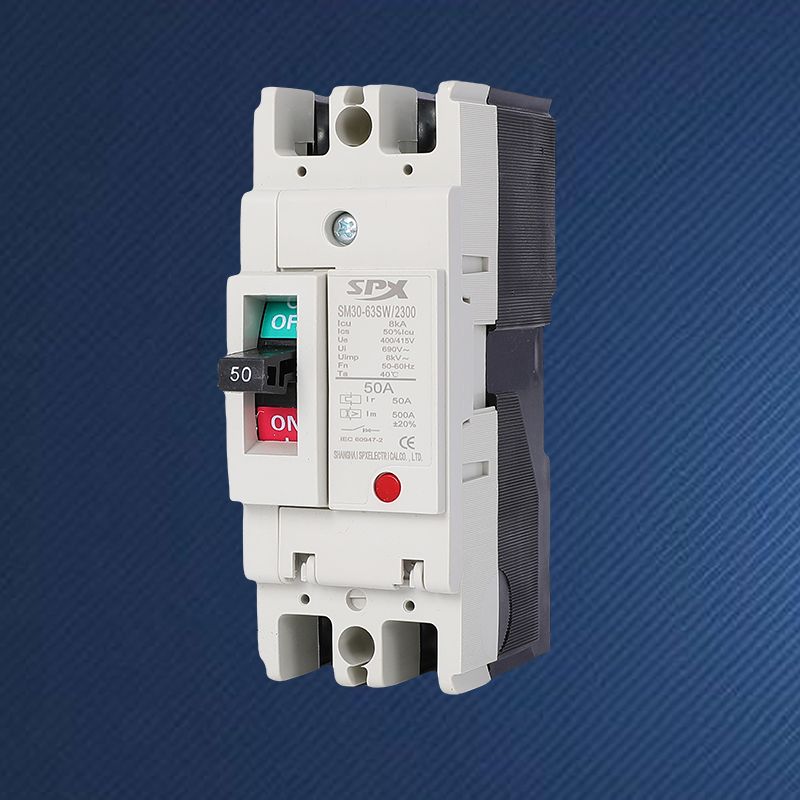

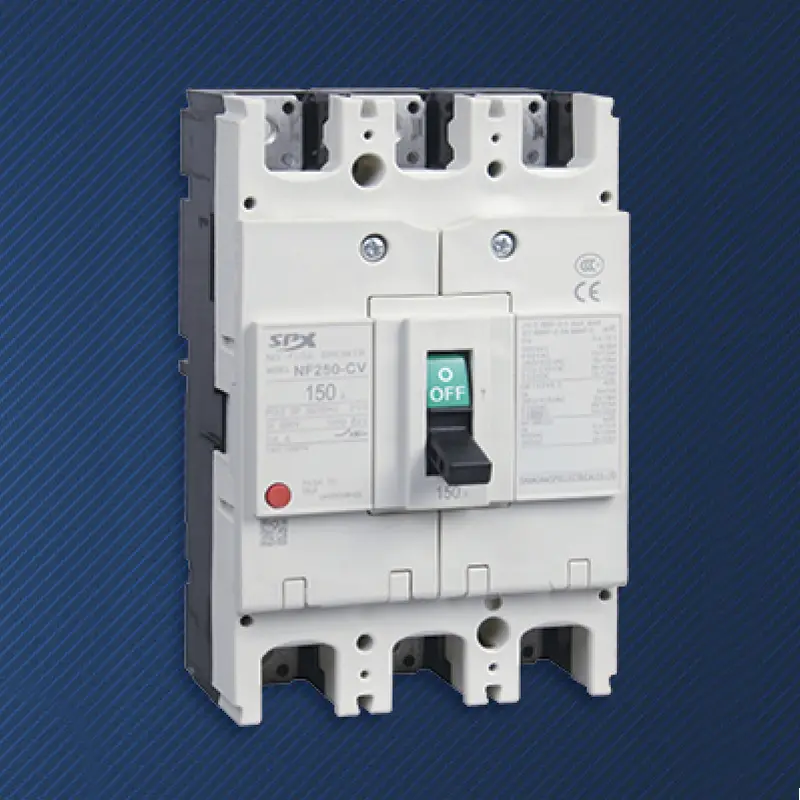

Os disjuntores em caixa moldada são dispositivos de proteção elétrica de baixa tensão projetados para interromper automaticamente o fluxo de corrente quando ocorrem condições anormais. Envolvidos em um invólucro moldado isolado e durável, os MCCBs fornecem proteção confiável para circuitos normalmente classificados de 100A a 2500A.
Ao contrário dos disjuntores miniatura, os disjuntores em caixa moldada são projetados para classificações de corrente mais altas e ambientes mais exigentes. De acordo com referências da indústria, comoSPXespecificações de disjuntores em caixa moldada, os MCCBs são amplamente adotados devido às suas configurações de disparo ajustáveis, construção robusta e alta capacidade de interrupção.
Os disjuntores em caixa moldada monitoram continuamente a corrente que flui através de um circuito elétrico. Em condições normais, o disjuntor permite que a corrente passe ininterruptamente. Quando são detectados níveis de corrente anormais, o mecanismo de disparo interno é ativado e abre o circuito.
Os MCCBs são projetados para responder a duas condições de falha primárias:
Compreender a estrutura interna dos disjuntores em caixa moldada ajuda a explicar sua eficácia e confiabilidade.
| Componente | Função |
|---|---|
| Caixa isolante moldada | Fornece proteção mecânica e isolamento elétrico |
| Contatos | Transportar e interromper o fluxo de corrente |
| Unidade de Disparo Térmico | Detecta condições de sobrecarga |
| Unidade de disparo magnético | Responde instantaneamente a curtos-circuitos |
| Câmara de extinção de arco | Dissipa arcos elétricos com segurança |
As sobrecargas ocorrem quando o equipamento elétrico consome mais corrente do que o circuito foi projetado para suportar ao longo do tempo. Os disjuntores em caixa moldada protegem contra esse cenário usando um mecanismo de disparo térmico.
O elemento térmico dentro do MCCB aquece à medida que a corrente aumenta. Se a corrente excessiva persistir, o calor faz com que uma tira bimetálica se dobre, fazendo com que o disjuntor desarme. Esta resposta atrasada garante que surtos temporários não causem interrupções desnecessárias.
Os curtos-circuitos estão entre as falhas elétricas mais perigosas, capazes de causar incêndios, danos a equipamentos e sérios riscos à segurança. Os disjuntores em caixa moldada usam uma unidade de disparo magnético para lidar com esse risco.
Quando ocorre um aumento repentino de corrente, o campo magnético gerado dentro do MCCB ativa instantaneamente o mecanismo de disparo. O disjuntor abre em milissegundos, limitando a energia de falha e protegendo o equipamento downstream.
Fabricantes como a SPX projetam disjuntores em caixa moldada para atender aos exigentes requisitos industriais, mantendo a estabilidade operacional a longo prazo.
Os disjuntores em caixa moldada são usados em uma ampla variedade de setores:
A seleção do MCCB correto envolve a avaliação de vários fatores técnicos:
A consulta de documentação confiável de produtos e fornecedores experientes garante proteção ideal e confiabilidade do sistema.
| Tipo de dispositivo | Faixa Atual | Aplicação Típica |
|---|---|---|
| MCB | Até 125A | Residencial e comercial leve |
| MCCB | 100A – 2500A | Industrial e comercial |
| ACB | Acima de 2500A | Principais sistemas de distribuição |
O objetivo principal dos disjuntores em caixa moldada é proteger os circuitos elétricos contra sobrecargas e curtos-circuitos, garantindo ao mesmo tempo a segurança operacional.
Sim, muitos disjuntores em caixa moldada apresentam configurações de disparo ajustáveis, permitindo proteção precisa e adaptada aos requisitos do sistema.
Com instalação e manutenção adequadas, os MCCBs podem operar de forma confiável por muitos anos, mesmo em ambientes exigentes.
Absolutamente. Os disjuntores em caixa moldada são amplamente utilizados em sistemas solares, eólicos e de armazenamento de energia para proteger inversores e linhas de distribuição.
Os disjuntores em caixa moldada são um componente indispensável dos sistemas elétricos modernos, oferecendo proteção confiável contra sobrecargas e curtos-circuitos. Seu design robusto, adaptabilidade e desempenho comprovado fazem deles a escolha preferida em todos os setores.
Se você estiver avaliando disjuntores em caixa moldada de alta qualidade ou precisar de orientação especializada adaptada à sua aplicação, a SPX está pronta para apoiar seu projeto. Para especificações detalhadas, recomendações profissionais ou soluções personalizadas, sinta-se à vontade paraContate-nose dar o próximo passo em direção a uma distribuição de energia mais segura e confiável.
-
