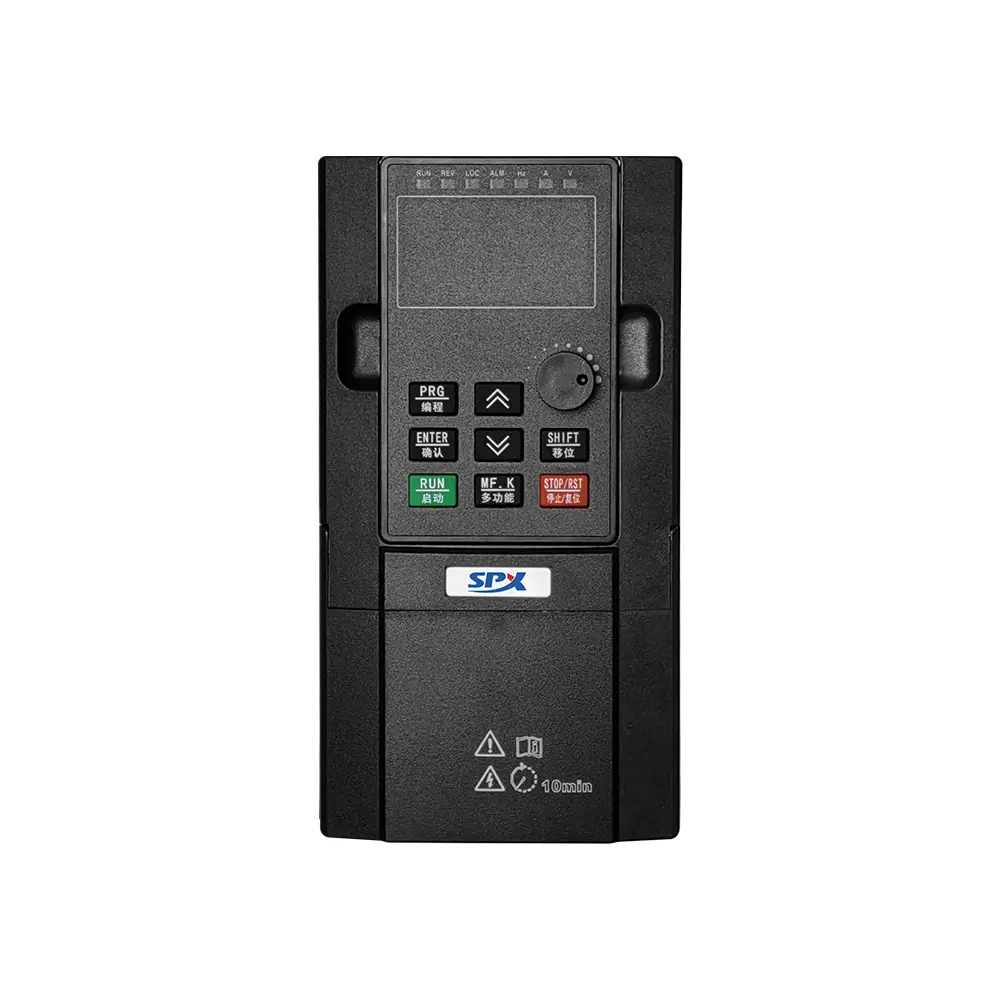

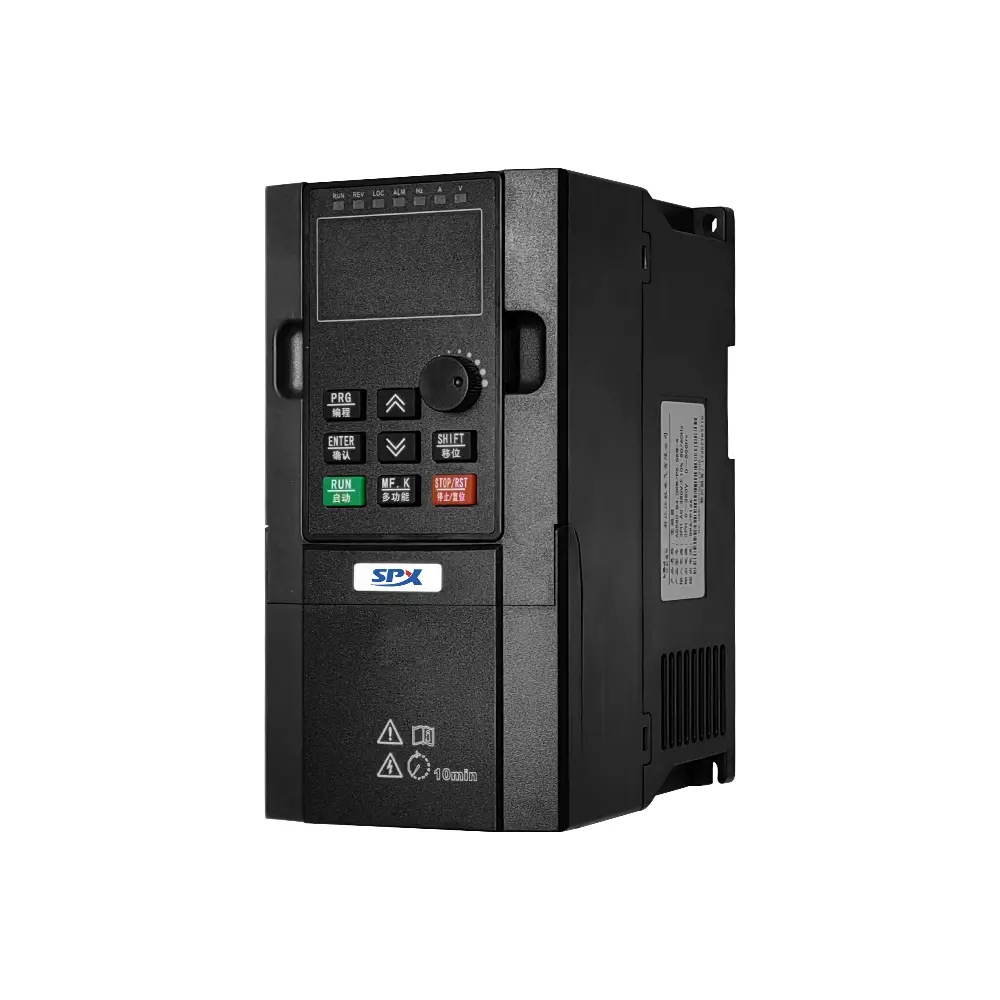

Conversor de frequência CA 220v a 380v

Em muitas oficinas, fazendas ou edifícios antigos em todo o mundo, a tensão de 220 V é um padrão comum de fonte de alimentação, enquanto um grande número de motores industriais trifásicos eficientes e confiáveis ​​requerem fonte de alimentação de 380 V. O esquema tradicional de transformador elevador volumoso e ineficiente só pode alterar a tensão e não pode controlar o motor. O conversor de frequência CA de 220 V a 380 V da fábrica SPX com certificação CE quebrou completamente esse impasse tecnológico. É um "centro de remodelação de energia" que integra conversão de tensão, regulação de velocidade de frequência variável e controle inteligente, permitindo liberar todo o potencial de desempenho dos motores trifásicos padrão sem substituir o motor com base em uma rede elétrica de 220V e aproveitar todos os benefícios trazidos pela moderna tecnologia de regulação de velocidade.

Características:

O conversor de frequência CA personalizado de 220 V a 380 V primeiro retifica a energia de entrada de 220 V CA em CC, que é então controlada por um microprocessador. Através de módulos inversores IGBT avançados, ele sintetiza energia CA de onda senoidal trifásica pura e estável de 0-380V com frequência ajustável. Isto não é apenas um aumento de tensão, mas também uma reconstrução inteligente da qualidade e forma da energia.

A condução direta do estoque ou do motor assíncrono trifásico 380V padrão mais popular do mercado protege seu investimento existente em ativos motores, evitando o alto custo e a escassez de aquisição de modelos especiais de motores para adaptação à baixa tensão.

Elimine completamente o impacto severo na rede elétrica de 220 V quando o motor é iniciado diretamente (a corrente de partida pode atingir 5 a 7 vezes o valor nominal), evita disparos e reduz significativamente o estresse mecânico no mecanismo de transmissão. A função de proteção eletrônica abrangente integrada (sobrecorrente, sobrecarga, sobretensão, superaquecimento, etc.) fornece proteção dupla para o motor.

Realize o ajuste contínuo e suave da velocidade do motor. Para bombas de água e ventiladores, o Conversor de Frequência AC 220v a 380v pode ajustar a vazão e o volume de ar de acordo com as necessidades reais, substituindo válvulas e defletores ineficientes, alcançando economias de energia significativas (geralmente de até 25% -50%); Para máquinas-ferramentas e correias transportadoras, a velocidade de processamento e o ciclo de produção podem ser otimizados.

Caminho técnico e recursos principais

Princípio de funcionamento: entrada 220V AC → retificação e filtragem (formando um barramento DC estável) → o microprocessador emite sinal de controle PWM de acordo com a configuração → A ponte do inversor IGBT inverte DC em frequência variável trifásica e alimentação CA de tensão variável → saída para motor de 380V.

Especificações principais:

Fonte de alimentação de entrada: compatível com 220V monofásico ou 220V trifásico (dependendo do modelo específico), com forte adaptabilidade.
Tensão de saída: Trifásico 0-380V (tensão de linha) corresponde à frequência nominal 0 (como 50Hz/60Hz).
Núcleo de controle: Usando controle V/F ou controle vetorial de malha aberta para garantir uma saída de torque estável em uma ampla faixa de frequência, mesmo em baixas velocidades, com ampla potência.
Faixa de potência: normalmente cobrindo 0,75 kW a 22 kW, atendendo às necessidades de energia de equipamentos de pequeno e médio porte até algumas máquinas de médio porte.

Aplicativo

Os fabricantes exportadores projetam equipamentos para regiões de 380V (como China e Europa) para operar em mercados com redes elétricas apenas de 220V (como alguns países das Américas e da Ásia) sem a necessidade de modificar o motor para fornecimento de energia.
Fornece energia para equipamentos padrão recém-adicionados, como máquinas-ferramentas CNC, misturadores, bombas hidráulicas, etc. em antigas fábricas, armazéns e laboratórios com apenas linhas de entrada trifásicas ou monofásicas de 220V.
Para fornecer energia para bombas de poços profundos, sistemas de irrigação e máquinas de processamento de grãos em áreas remotas, o conversor de frequência AC 220v a 380v utiliza linhas de transmissão de baixa tensão existentes para acionar equipamentos de alta potência.
A bomba de resfriamento do ar condicionado central e o sistema de ventilação do shopping com motor de 380 V passarão por reformas com conversão de frequência para economia de energia. No entanto, quando a fonte de alimentação principal no local é de apenas 220 V, esta solução pode utilizar diretamente o motor original.

Dados Técnicos G1.5KW
