Escolhendo o certoMoDisjuntor de caixa blindada (MCCB)é uma decisão crítica que afeta diretamente a segurança elétrica, a confiabilidade do sistema e a eficiência operacional. Os MCCBs são amplamente utilizados em sistemas de distribuição de energia industriais, comerciais e de infraestrutura devido às suas altas correntes nominais, configurações de proteção ajustáveis e design robusto.
Este guia abrangente explica como selecionar o disjuntor em caixa moldada correto com base na classificação de corrente, capacidade de interrupção, tipo de unidade de disparo, conformidade com padrões e cenários de aplicação. Baseando-se nas melhores práticas do setor e nos insights técnicos deSPXsoluções de disjuntores em caixa moldada, este artigo tem como objetivo ajudar engenheiros, empreiteiros e profissionais de compras a tomar decisões informadas.

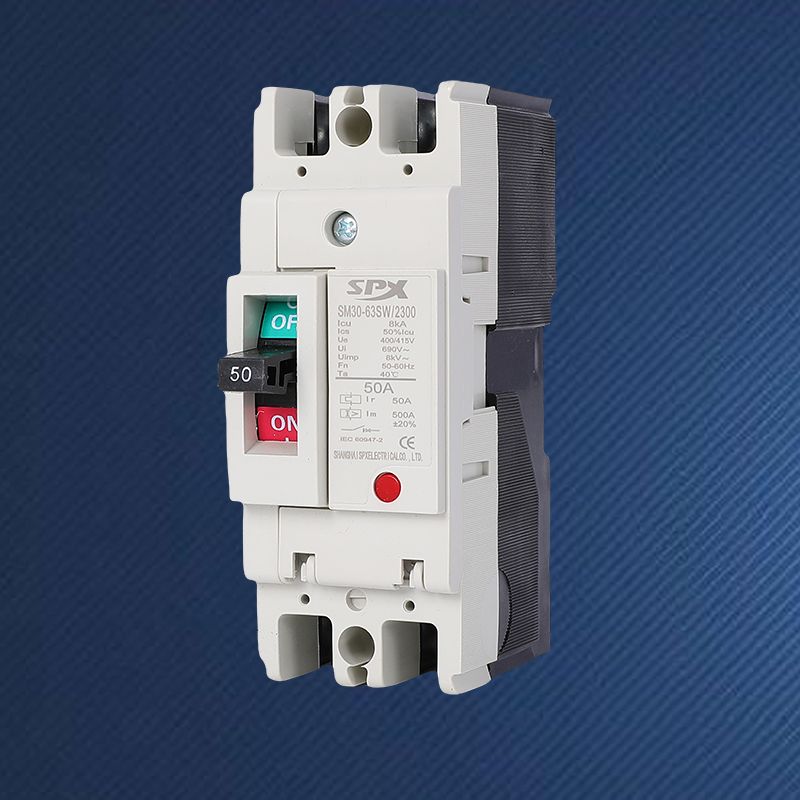

A Disjuntor em caixa moldadaé um tipo de dispositivo de proteção elétrica projetado para proteger circuitos contra sobrecargas, curtos-circuitos e falhas de aterramento. O disjuntor é encerrado em uma caixa isolante moldada, proporcionando resistência mecânica e maior segurança.
Ao contrário dos disjuntores miniatura (MCBs), os MCCBs suportam classificações de corrente mais altas – normalmente de 15 A a 2.500 A – e oferecem configurações de disparo ajustáveis, tornando-os ideais para ambientes exigentes de distribuição de energia.
Um MCCB selecionado incorretamente pode desarmar desnecessariamente ou não desarmar durante falhas, levando a tempos de inatividade dispendiosos ou riscos à segurança.
A corrente nominal define a corrente contínua máxima que o MCCB pode transportar sem desarmar. Deve ser ligeiramente superior à corrente operacional normal do sistema.
A capacidade de interrupção refere-se à corrente máxima de falta que o MCCB pode interromper com segurança. Ambientes industriais elevados geralmente exigem MCCBs com alta capacidade de interrupção de curto-circuito.
Escolha entre MCCBs 2P, 3P ou 4P dependendo dos sistemas monofásicos ou trifásicos.
Certifique-se de que o MCCB esteja em conformidade com IEC 60947-2, UL 489 ou outros padrões aplicáveis.
Fabricantes comoSPXoferecem uma ampla gama de disjuntores em caixa moldada projetados para aplicações padrão e personalizadas.
| Parâmetro | Descrição |
|---|---|
| Tensão Nominal (Ue) | Tensão operacional máxima |
| Corrente nominal (entrada) | Classificação de corrente contínua |
| Capacidade de ruptura | Capacidade máxima de interrupção de corrente de falta |
| Configuração de viagem | Sobrecarga ajustável e proteção contra curto-circuito |
| Recurso | MCB | MCCB | ACB |
|---|---|---|---|
| Faixa Atual | Até 125A | 15A–2500A | 800A–6300A |
| Ajustabilidade | Não | Sim | Sim |
| Aplicativos | residencial | Industrial/Comercial | Principais entrantes |
A instalação e manutenção adequadas prolongam significativamente a vida útil dos disjuntores em caixa moldada.
A maioria dos MCCBs tem uma vida útil mecânica de 10 a 20 anos, dependendo das condições de operação e manutenção.
Sim, MCCBs com configurações térmicas e magnéticas ajustáveis são comumente usados para proteção de motores.
Tropeços frequentes, superaquecimento ou danos visíveis são indicadores-chave.
Absolutamente. Os MCCBs são amplamente utilizados em sistemas de distribuição de energia solar e eólica.
Selecionar o disjuntor em caixa moldada correto não se trata apenas de atender aos requisitos atuais – trata-se de garantir segurança, confiabilidade e desempenho a longo prazo. Ao compreender as classificações, aplicações e padrões, você pode escolher um MCCB que atenda perfeitamente às necessidades do seu sistema.
Se você procura disjuntores em caixa moldada confiáveis e de alto desempenho, respaldados por experiência em engenharia,SPXoferece soluções abrangentes adaptadas aos mercados globais. Sinta-se à vontade paraContate-nospara discutir os requisitos do seu projeto e obter suporte profissional.
