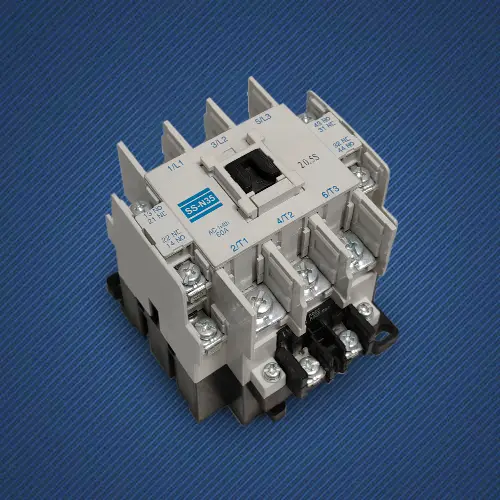

Chave do contator CA

Quando o simples liga-desliga precisa ser dotado da alma da "automação", o interruptor contator CA personalizado da SPX Electric torna-se uma escolha inevitável. Está longe de ser um interruptor manual comum, mas sim um terminal inteligente de execução de energia que pode responder a instruções fracas de botões, sensores, PLCs ou microprocessadores e acionar centenas de amperes de corrente. Sua existência possibilita o controle centralizado, o intertravamento automático e o agendamento remoto.

Por que é uma ponte crucial entre comando e poder?

1. Essência: Usando "pequena corrente" para controlar com segurança "grande corrente"
A essência do design da chave contatora CA está na força magnética gerada pela bobina eletromagnética (corrente de controle de nível de miliamperes), que faz com que os contatos mecânicos (capazes de transportar centenas de amperes de corrente de energia) se movam. Este isolamento elétrico confiável garante que o pessoal do lado do controle de baixa tensão esteja completamente isolado dos dispositivos lógicos de precisão e dos perigos do lado da energia de alta tensão.
Chaves e disjuntores manuais têm limites físicos em termos de corrente, frequência de operação e segurança. A chave do contator foi projetada para tarefas de alta frequência, alta corrente e liga-desliga remota, preenchendo a lacuna entre a lógica de controle e cargas poderosas.

2. Função: Um hub de "controle de ponto" para "controle de sistema"
Um pequeno botão instalado na sala de controle ou em um ponto de saída do CLP pode controlar grandes equipamentos em uma oficina remota através de um contator, obtendo permissões de controle centralizadas e estendidas.
Através da fiação flexível dos contatos auxiliares normalmente abertos/normalmente fechados do interruptor do contator CA, a lógica elétrica clássica, como travamento automático, intertravamento e partida sequencial, pode ser facilmente alcançada, formando a base de hardware de circuitos de controle de segurança complexos.

Como recurso de interface dos componentes do sistema:
Os terminais da bobina aceitam tensões de controle padronizadas (como DC24V, AC220V), tornando-se uma "linguagem" universal para integração perfeita com vários controladores (PLC, relés, temporizadores).
O contato auxiliar fornece feedback de status físico em tempo real (ligado ou desligado) do corpo da chave, que pode ser transmitido de volta à luz indicadora, controlador ou sistema de monitoramento superior para formar um circuito de controle.

Aplicativo

Interruptor contator AC em estoque, como "mão e pé" do PLC, controla diretamente a partida e parada do motor do transportador, motor da estação hidráulica, fonte de energia manual mecânica, etc., e é o executor direto do ritmo de produção.

No armário de distribuição, é possível obter controle centralizado, remoto ou automático de múltiplas bombas de água, ventiladores, compressores e outros equipamentos, e protetores de sobrecarga (relés térmicos) podem ser facilmente integrados para formar partidas de motores.

Controle automaticamente o fornecimento de energia de grandes unidades de ar fresco, torres de resfriamento, circuitos de iluminação e outros equipamentos de acordo com programas de tempo ou sinais de sensores, alcançando conservação de energia e gerenciamento inteligente.

No circuito de segurança, a chave contatora CA serve como um atuador crítico que corta imediatamente a alimentação do equipamento quando o botão de parada de emergência é pressionado ou a porta de segurança é aberta, proporcionando o mais alto nível de proteção contra desligamento de segurança.

Chave de seleção

Para selecionar a chave contatora CA correta, é necessário combinar com precisão seus parâmetros de aplicação como a "chave":

Tensão de controle e alimentação: A tensão da bobina deve ser compatível com a fonte de alimentação de controle; A tensão nominal do contato principal não deve ser inferior à tensão da linha.

Frequência de operação: Para operações frequentes de partida e parada (como aplicações jog e servo), é necessário escolher um modelo com uma corrente nominal mais alta ou uma alta frequência de operação especialmente calibrada.

Parâmetro da chave do contator CA SPX

Quadro (A)			SS-N35
KW/HP(AC-3) Potência retida(AC-3) IEC60947-4		220 V	15/11
		380 V	18,5/25
Corrente retida (AC-3) GB14048.4		220 V	42
		380 V	44
Corrente de aquecimento retida (A)			60
Tensão isolada retida (V)			660
Contato auxiliar AC-15	Contato	Padrão	2NO+2NC
	Corrente retida(A)	220 V	1.6
		380 V	0.95
Vida elétrica			80
Vida mecânica			500

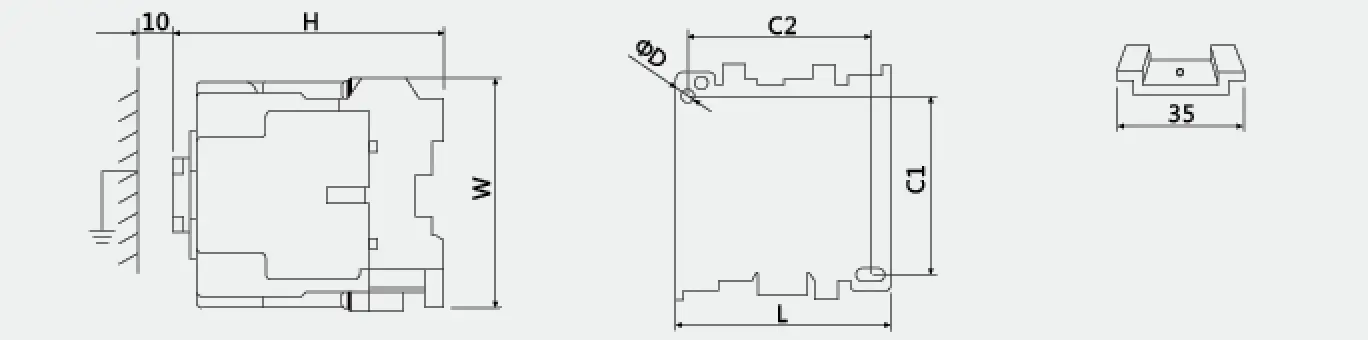

Contorno e dimensão de instalação
			Tipo	L	W	H	C1	C2	ΦD
			SS-N35	75	89	91	58	54	4.5
