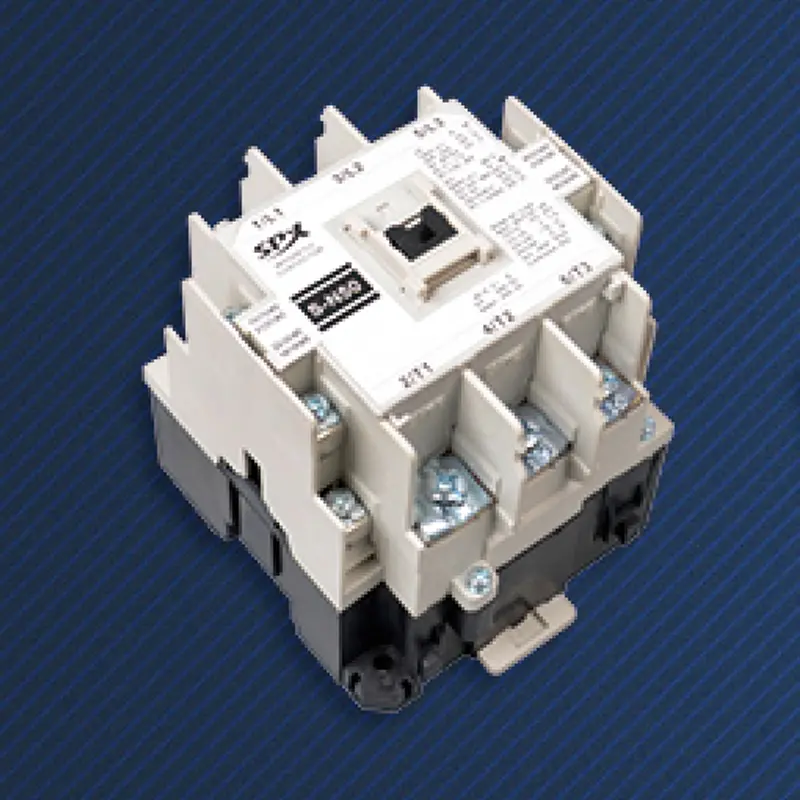

Contator 380V CA

No mundo da energia industrial, a eletricidade trifásica de 380 V é o sangue que flui, e o contator CA de 380 V durável da SPX Electric otimizado para essa tensão é a válvula cardíaca que controla com precisão o fluxo sanguíneo. Escolher um contator que seja verdadeiramente projetado para sistemas de 380 V, em vez de apenas um modelo universal para “redução” em níveis de tensão mais altos, significa implantar genes de maior compatibilidade, melhor desempenho e maior vida útil em seu dispositivo.

A bobina, o núcleo de ferro e a mola de reação são otimizados para suas características de sucção na tensão de 380 V, garantindo sucção e liberação confiáveis ​​dentro de uma faixa de flutuação de ± 10% da tensão nominal, evitando ruído, vibração ou sucção fraca causada por má adaptação de tensão.

A folga elétrica e a distância de fuga entre as partes energizadas internas são estritamente projetadas e fabricadas de acordo com o nível de isolamento exigido para o nível de tensão de 380V, fornecendo garantias de segurança precisas e não excessivas para garantir a estabilidade do isolamento a longo prazo em ambientes úmidos e empoeirados.

Muitas vezes ocorrem sobretensões operacionais e surtos transitórios em redes elétricas industriais. O sistema de extinção de arco e o material de isolamento do contator dedicado de 380 V podem suportar eficazmente tais impactos, reduzindo o risco de quebra ou reacendimento do arco.

Para condições de trabalho de alta frequência de operação (categorias AC-3, AC-4), como parada de partida do motor, avanço lento e frenagem reversa em locais industriais, os indicadores de vida elétrica e mecânica correspondem diretamente às condições reais de carga em 380V.

Tensão nominal de isolamento (Ui): normalmente 690 V ou superior, fornecendo redundância de segurança suficiente para tensão operacional de 380 V. Corrente nominal de trabalho (Ie): A seleção deve ser baseada no valor de corrente correspondente à carga controlada (como potência do motor) na tensão de 380 V. Por exemplo, se um motor trifásico de 22 kW tiver uma corrente nominal de aproximadamente 42 A a 380 V, um contator com classificação ≥ 45 A deve ser selecionado. Categoria de uso: AC-3 (parada de partida do motor de gaiola de esquilo) é o padrão mais comum. Se for usado para avanço frequente ou frenagem reversa, ele precisa ser selecionado ou reduzido em capacidade de acordo com a categoria AC-4.

Guia de seleção e aplicação:

Áreas de aplicação:
O contator 380 V CA em estoque é adequado para controlar todos os motores trifásicos de máquinas-ferramentas, bombas, ventiladores, compressores, transportadores e máquinas de linha de produção. O contator 380 V CA serve como um componente padrão em centros de controle de motores (MCC), painéis de distribuição e gabinetes de compensação de capacitores.
Controle de energia para unidade central de ar condicionado, bomba de água de resfriamento, máquina de tração de elevador e bomba de incêndio.
Chaves para sistemas de abastecimento de água, tratamento de esgoto, equipamentos de elevação portuária e outras aplicações.

Parâmetro do contator magnético AC SPX

Quadro (A)			SS-T20
KW/HP(AC-3) Potência retida(AC-3) IEC60947-4		220 V	3.7
		380 V	7.5
Corrente retida (AC-3) GB14048.4		220 V	18
		380 V	18
Corrente de aquecimento retida (A)			32
Tensão isolada retida (V)			660
Contato auxiliar AC-15	Contato	Padrão	1NA+1NC
	Corrente retida (A)	220 V	1.6
		380 V	0.95
Vida elétrica			100
Vida mecânica			500
Contorno e dimensão de instalação
			Tipo	L	W	H	C1	C2	ΦD
			SS-T20	44	75	78	60	30/35	4.2
