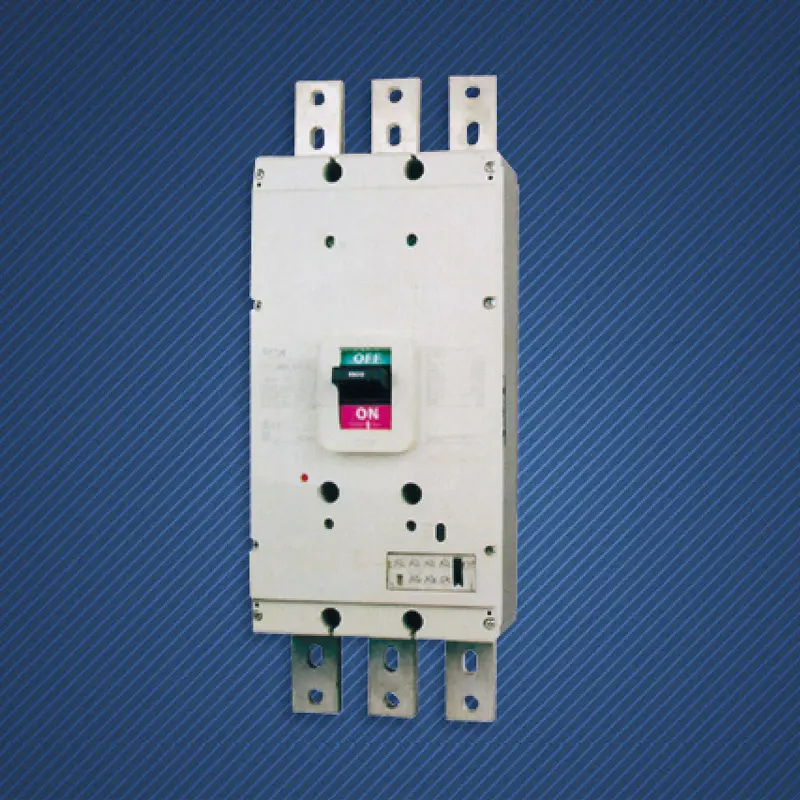

Disjuntor em caixa moldada com classificação 3P 1000A

No coração energético das instalações modernas de grande escala – a sala de distribuição principal, a corrente de 1000A marca um dos mais altos níveis de capacidade para distribuição de energia. O SPX é implantado neste disjuntor em caixa moldada 3P 1000A de alta qualidade, que ultrapassou o escopo dos dispositivos de proteção tradicionais e evoluiu para uma plataforma abrangente de gerenciamento de energia que integra controle de corrente forte, lógica de corrente fraca e comunicação digital.

Características:

Com corrente nominal de 1.000 A, ele pode transportar com segurança cargas de energia sustentadas de aproximadamente 550 kW (400 V trifásico) ou mais, atendendo às necessidades de convergência de energia de grandes salas de data centers, linhas de produção pesadas ou edifícios inteiros.
O disjuntor em caixa moldada com classificação 3P 1000A oferece recursos de interrupção de curto-circuito extremos líderes do setor de até 120kA-150kA, capazes de suportar e eliminar com segurança as falhas de curto-circuito mais destrutivas que podem ocorrer. É a última linha sólida de defesa para garantir que a arquitetura física de todo o sistema de distribuição de baixa tensão não entre em colapso.
Adotando uma estrutura de isolamento de alta resistência especialmente projetada e um design de duto de dissipação de calor otimizado, garante excelente estabilidade térmica dinâmica e baixo aumento de temperatura operacional durante operação de alta corrente de longo prazo e alto processo de interrupção.
Equipado com a mais avançada unidade de disparo digital multifuncional, ele fornece uma matriz de proteção abrangente e programável, incluindo sobrecarga, atraso de curto-circuito, curto-circuito instantâneo, falha à terra, corrente residual, etc.
A função precisa de proteção de curto atraso do disjuntor em caixa moldada com classificação 3P 1000A é a chave para obter proteção totalmente seletiva deste nível até o disjuntor final, garantindo que as falhas sejam limitadas ao máximo à faixa mínima e garantindo a operação ininterrupta do resto do sistema.
Equipado com poderosas funções de registro de falhas, registro de eventos, monitoramento de temperatura e diagnóstico de saúde, ele pode fornecer alerta precoce de riscos potenciais e conseguir uma transição de "pós-proteção" para "pré-prevenção".
A coleta e exibição em tempo real de todos os parâmetros elétricos, incluindo corrente, tensão, potência, energia, fator de potência, frequência, conteúdo harmônico, demanda, etc., é a principal fonte de dados para a construção de um sistema de distribuição digital.
Suporte nativo ou suporte de módulo avançado para protocolos como Ethernet, Profinet, Modbus TCP/IP e até mesmo IEC 61850, perfeitamente integrado em sistemas de gerenciamento de energia de nível de fábrica, sistemas de automação predial ou plataformas IoT baseadas em nuvem.

Aplicativo

O disjuntor em caixa moldada 3P 1000A de alta qualidade serve como disjuntor de entrada principal de baixa tensão para cada módulo de fonte de alimentação (como toda a camada do data center) para proteger cargas críticas de TI.
Proteção de barramento de baixa tensão e interruptores de seccionamento para refino em grande escala, fábricas de chips semicondutores e edifícios principais de fabricação automotiva.
Interruptor principal lateral de baixa tensão do transformador para edifícios super altos, grandes terminais de aeroportos internacionais e instalações esportivas gigantes.
A principal proteção de distribuição de energia para o fornecimento e distribuição de energia principal de hospitais terciários, principais subestações de metrô e centros de tratamento de água em grande escala.
Disjuntores CA de coleta lateral de baixa tensão para usinas fotovoltaicas de nível de cem megawatts ou usinas de armazenamento de energia.

Parâmetro MCCB do disjuntor em caixa moldada SPX SM30-1000

Quadro (A)				SM300-1000-SS	SM300-1250-SS	Características operacionais
Corrente nominal In(A)				500.600.700.850.900.1000	600,7-0.800.1000.1200.1250
Número de pólos				3
Tensão nominal de isolamento U1(V)			AC	690	690
Capacidade de interrupção nominal (KA)	IEC 60947-2 (lcu/lcs)	AC	690 V	25/13	25/13
			500 V	65/33	65/33
			440 V	85/43	85/43
			400 V	85/43	85/43
			230 V	125/63	125/63
		CC	250 V	-	-
Foto do perfil
			a	405
			b	210
			c	190
Imagem de montagem
			d	275
			e	70
			f	10
Vida útil da máquina				2500
Vida elétrica				500
Dispositivo de operação elétrica (MD)
Alça rotativa externa
Dispositivo de disparo automático				Termomagnético
