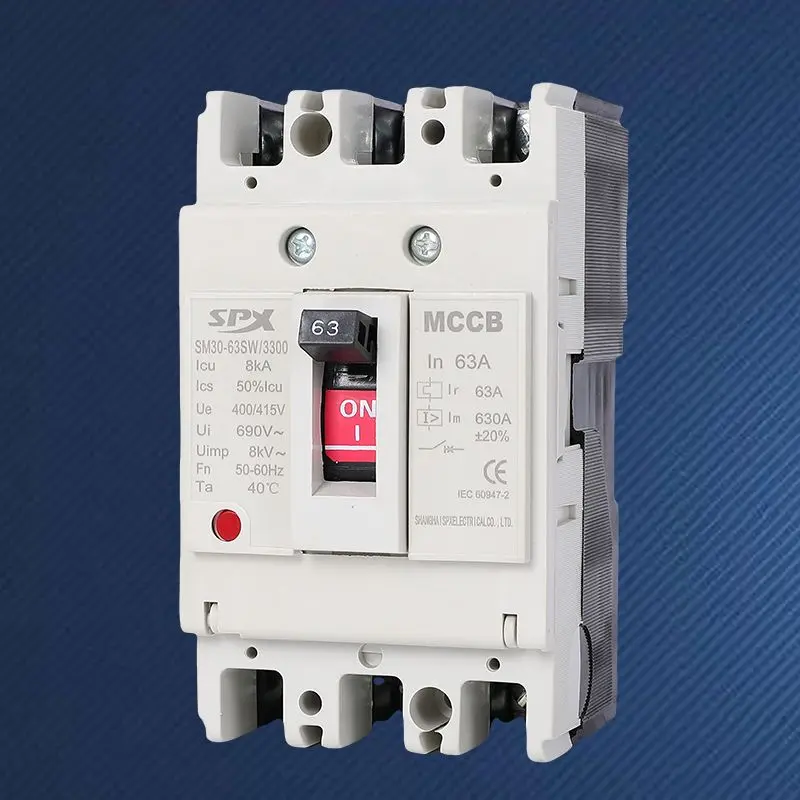

Disjuntor em caixa moldada MCCB 3P 40A 50A

Na rede de distribuição de energia de linhas de produção industrial, centros comerciais ou edifícios, existe um grande número de cargas trifásicas com correntes nominais na faixa de 40-50 amperes. Essas cargas normalmente servem como nós críticos no sistema, exigindo mais confiabilidade, seletividade e flexibilidade de proteção. O disjuntor em caixa moldada MCCB 3P 40A 50A de alta qualidade fabricado pela SPX é um produto de nível profissional projetado para esses circuitos principais. Ele vai além da função básica de interrupção de proteção e introduz configurações de proteção ajustáveis ​​e maior capacidade de interrupção, como um “dispachante de energia” exigente. Ele pode não apenas eliminar falhas, mas também obter cooperação seletiva com equipamentos de proteção de nível superior e inferior, ajustando os limites e atrasos de proteção, maximizando a continuidade do fornecimento de energia.

Vantagem

O recurso ajustável permite proteger equipamentos de aquecimento trifásicos estáveis ​​e adaptar-se a cargas de motores trifásicos com certos choques de partida, tornando-o mais amplamente aplicável.
Geralmente tem uma alta capacidade de interrupção de 25kA a 50kA, que pode efetivamente cortar e suportar a corrente de curto-circuito esperada que ocorre na caixa de distribuição, garantindo que a falha não se espalhe para a rede elétrica de nível superior.
O mecanismo operacional é robusto e fornece indicação clara das posições “ligado”, “desligado” e “desligado”. Quando o disjuntor em caixa moldada MCCB 3P 40A 50A com certificação CE é desconectado, um ponto de interrupção de isolamento de segurança trifásico visível é formado, atendendo totalmente às especificações de segurança elétrica para manutenção do equipamento.
A estrutura integrada de três pólos economiza muito espaço em comparação com a instalação separada.

Aplicativo

Como proteção de energia de entrada e interruptor de isolamento para máquinas-ferramentas CNC, unidades de bomba de médio porte, unidades de tratamento de ar e máquinas de embalagem.
No gabinete de distribuição de energia da oficina ou edifício, o disjuntor em caixa moldada MCCB 3P 40A 50A de alta qualidade fornece proteção de ramificação para uma área ou grupo de equipamentos.
Proteja a fonte de alimentação de unidades centrais de ar condicionado de pequeno e médio porte, elevadores de shoppings e equipamentos de energia trifásicos de cozinha.
Disjuntor em caixa moldada MCCB 3P 40A 50A Utilizado para proteção da caixa combinadora de três CA ou terminal de saída do inversor em usinas fotovoltaicas de pequeno e médio porte.

Parâmetro da série SPX SM30-63 de disjuntores magnéticos térmicos

Quadro (A)		SM30-63(NF-CW)						Características operacionais
Corrente nominal em(A)		3,6,10,16,20,25,32,40,50,63
Tensão nominal (V)		CA 400 V
Tensão nominal de isolamento (V)		CA 500V
Número de pólos		2			3
Capacidade de interrupção limitada		C	S	H	C	S	H
Capacidade de interrupção de curto-circuito (kA) AC400V		5	5	10	5	5	10
Operar curto-circuito (kA) AC400V		2	2	5	2	2	5
Foto do perfil
	a	130			130
	b	50			74
	c	88			88
Imagem de montagem
	d	110			110
	e	/			25
	f	5			5
Vida útil da máquina		7000
Vida elétrica		4000
Dispositivo de operação elétrica (MD)
Alça rotativa externa
Dispositivo de disparo automático		Hidráulico-magnético

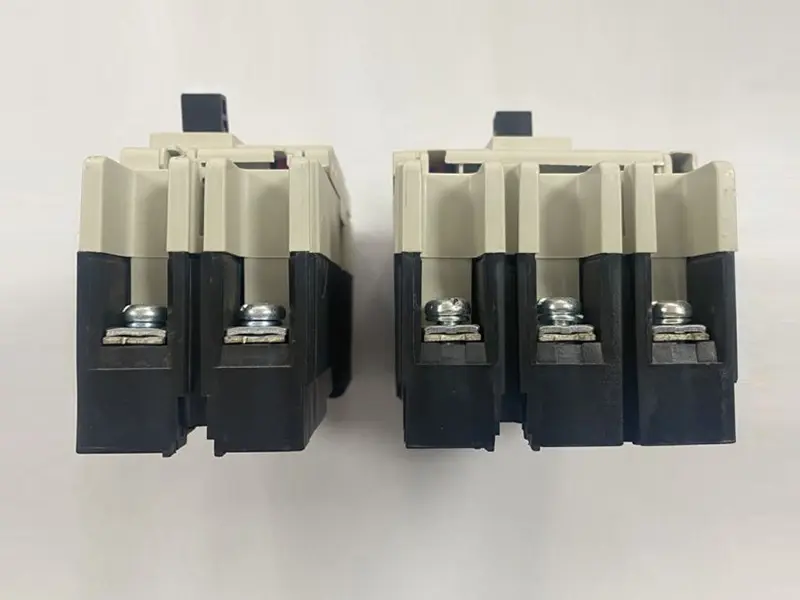

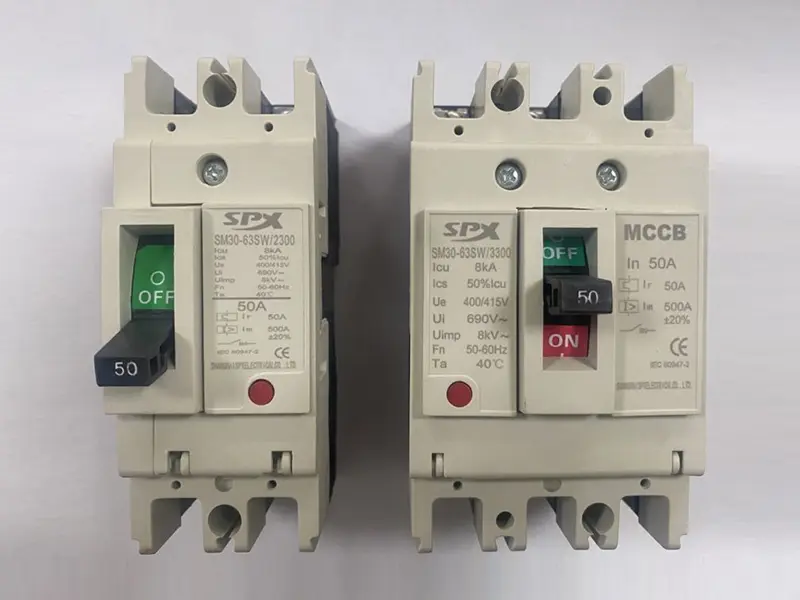

Vista frontal

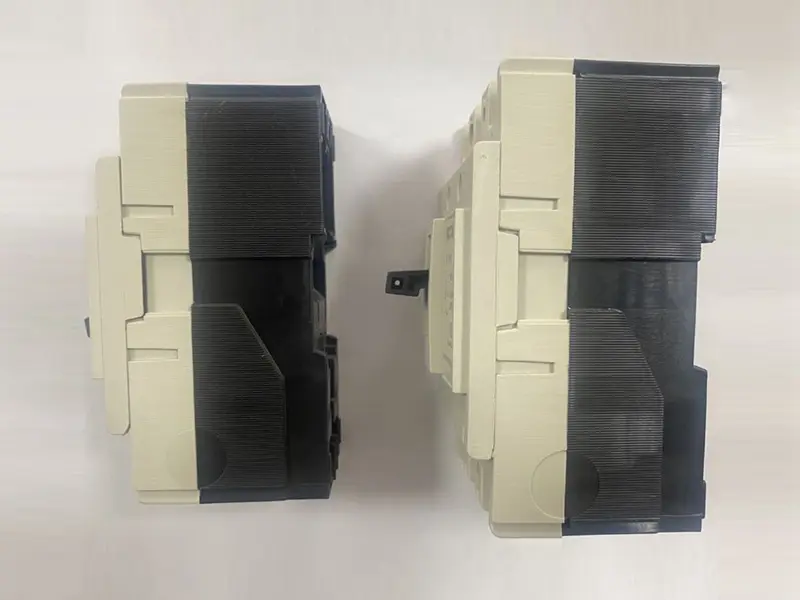

Vista lateral dos disjuntores termomagnéticos
