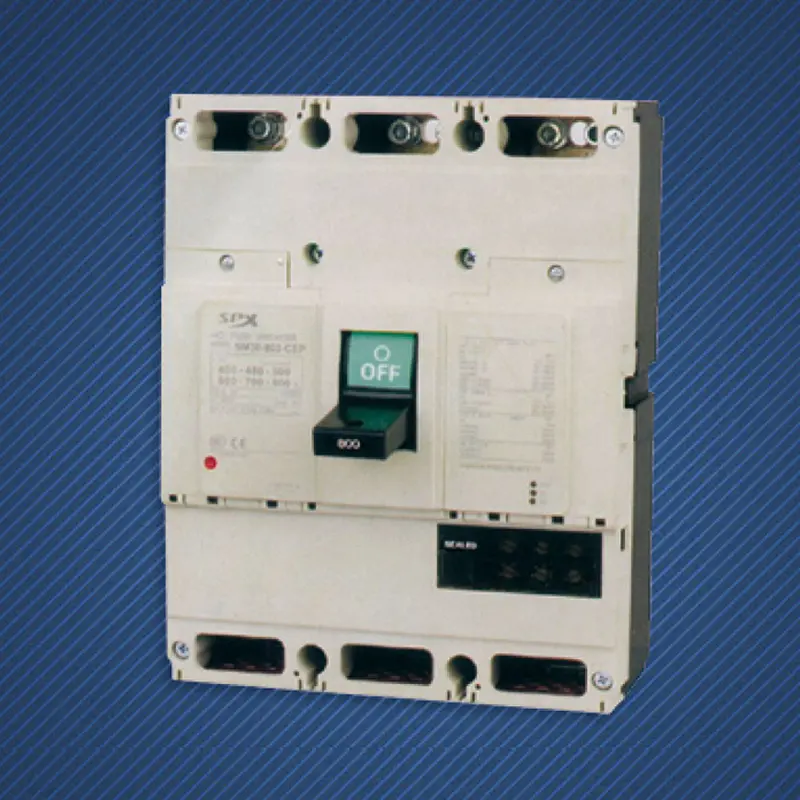

Disjuntor em caixa moldada 3P 630A

O disjuntor em caixa moldada 3P 630A personalizado da SPX está localizado no coração de data centers, plantas industriais pesadas e grandes complexos comerciais, onde o sistema de distribuição de energia precisa suportar e distribuir com segurança cargas de energia de até várias centenas de quilowatts. Ele adota um design de estrutura robusto, não apenas como um disjuntor, mas também como um terminal de gerenciamento de energia abrangente que integra comutação de corrente ultra alta, algoritmos de proteção inteligentes, percepção panorâmica do estado e controle em rede. Ele marca um novo nível de capacidade de proteção e inteligência na área de disjuntores em caixa moldada e é uma escolha estratégica para enfrentar os desafios de distribuição mais complexos e exigentes.

Recurso

Corrente nominal de 630A, pode transportar com segurança uma carga contínua de cerca de 350kW (400V trifásico), atendendo às principais necessidades de alimentação da grande maioria das grandes indústrias e infraestruturas.
O disjuntor em caixa moldada 3P 630A em estoque tem uma capacidade máxima de interrupção de curto-circuito de 100kA e superior, e pode enfrentar e eliminar com segurança a falha máxima de curto-circuito que pode ocorrer perto do transformador. É a pedra angular para garantir a estabilidade de toda a arquitetura do sistema de distribuição de baixa tensão.
O sistema de contato reforçado e o design da câmara de extinção de arco podem suportar a enorme força de impacto elétrico e a energia térmica gerada pela corrente de curto-circuito, garantindo que o corpo do equipamento esteja intacto após a desconexão e possa continuar a ser colocado em uso.
Equipados com unidades de disparo digitais avançadas, os usuários podem definir com precisão os parâmetros de corrente e tempo para proteção de longo atraso, curto atraso, instantânea e de falta à terra, alcançando coordenação seletiva completa com equipamentos de proteção de nível superior e inferior e eliminando completamente o disparo excessivo.
Além da proteção básica, o disjuntor em caixa moldada 3P 630A oferece múltiplas proteções, como monitoramento de carga, memória térmica, desequilíbrio de fase, subtensão/sobretensão, etc.

Aplicativo

Principais linhas de entrada de baixa tensão ou importantes interruptores de interconexão de barramentos para data centers, grandes hospitais, aeroportos internacionais e transporte ferroviário.
A chave de entrada do gabinete de distribuição principal da oficina em fábricas de aço, produtos químicos e automóveis é equipada com um disjuntor em caixa moldada 3P 630A para proteger grandes linhas de produção.
Disjuntores principais laterais de baixa tensão para transformadores em edifícios super altos, grandes shopping centers e centros de conferências e exposições.
Combinadores CA ou disjuntores de ponto de conexão à rede para grandes usinas fotovoltaicas e usinas de armazenamento de energia.
O disjuntor em caixa moldada 3P 630A fornece proteção direta e controle inteligente para grandes chillers, guinchos de mineração e compressores gigantes.

Parâmetro MCCB do disjuntor em caixa moldada SPX SM30-800

Quadro (A)				SM30-800-CEP	SM30-800-SEP	SM30-800-HEP	SM30-800-REP	Características operacionais
Corrente nominal In(A)				400~800 ajustável
Número de pólos				3
Tensão nominal de isolamento U1(V)			AC	600	690	690	690
Capacidade de interrupção nominal (KA)	IEC 60947-2 (lcu/lcs)	AC	690 V	-	10/10	15/15	20/15
			500 V	18/9	30/30	50/50	70/35
			440 V	36/18	42/42	65/65	125/63
			400 V	36/18	45/45	70/70	125/63
			230 V	50/25	85/85	100/100	150/75
		CC	250 V	-	-	-	-

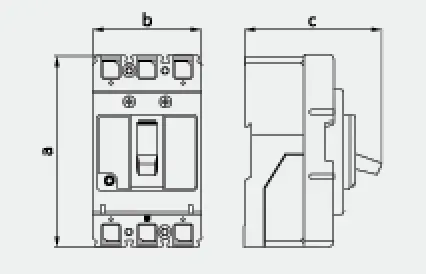

Foto do perfil
			a	275
			b	210
			c	150

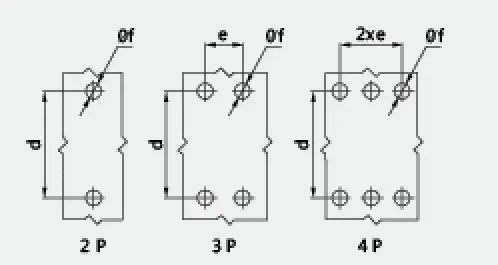

Imagem de montagem
			d	243
			e	70
			f	8
Vida útil da máquina				4000
Vida elétrica				1500
Dispositivo de operação elétrica (MD)				●
Alça rotativa externa				●
Dispositivo de disparo automático				Termomagnético
