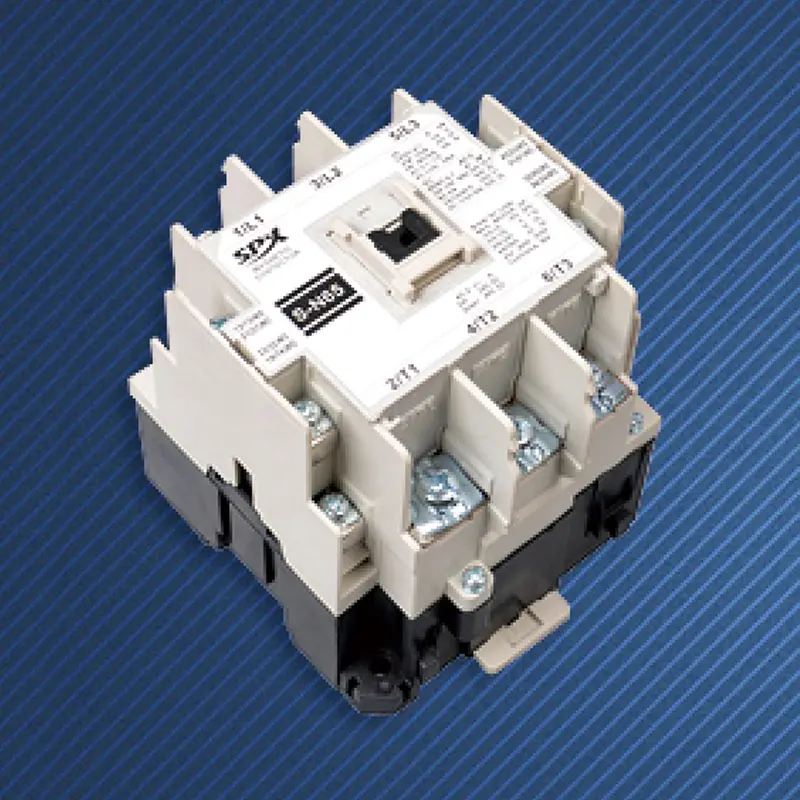

Unidade de ar condicionado com contator AC

A unidade de ar condicionado com contator CA personalizada da fábrica da SPX Electric não é uma simples aplicação de um contator universal. É um dispositivo de comutação eletromagnética definido profissionalmente em termos de vida elétrica, capacidade de interrupção e estrutura de volume com base nas características de funcionamento dos compressores de ar condicionado (especialmente compressores selados com proteção contra sobrecarga de reset automático) e motores de ventiladores.

Recursos e vantagens

A unidade de ar condicionado com contator AC de alta qualidade atende estritamente aos padrões de categoria de uso AC-8a (motores elétricos em compressores de refrigeração selados de controle) ou AC-7a (cargas de motores elétricos para uso doméstico e similares), o que significa que sua vida elétrica e condições de teste de capacidade liga/desliga simulam totalmente as condições reais de trabalho dos compressores de ar condicionado.
A corrente de trabalho nominal comum cobre 30A a 45A, e a tensão de trabalho é compatível com sistemas de ar condicionado monofásicos (208-240V) ou trifásicos (até 660V), que podem atender diretamente aos requisitos de energia do compressor da maioria dos aparelhos de ar condicionado domésticos e comerciais.
Os contatos principais são geralmente feitos de liga de prata ou materiais de liga à base de prata, que possuem excelente condutividade, resistência à erosão por arco e resistência à soldagem, garantindo contato estável mesmo quando frequentemente submetidos a correntes de surto de inicialização do compressor.
Adotando um design tridimensional com layout superior e inferior, a parte superior é um sistema de contato de ponto de ruptura duplo de ponte de ação direta e a parte inferior é um sistema eletromagnético. A estrutura é compacta e propícia à instalação na caixa de controle do ar condicionado com espaço limitado.
Construída em câmara de extinção de arco elétrico de interrupção dupla ou grade de extinção de arco de costura longitudinal pode resfriar e extinguir rapidamente o arco gerado ao interromper a corrente, protegendo efetivamente os contatos e evitando interferência com outros sinais de controle de corrente fracos.
Adaptabilidade ambiental rigorosa: As condições de uso são claramente definidas, como a faixa de temperatura do ar ambiente (geralmente -5 ℃ a +50 ℃), altitude (≤ 2.000 m), nível de poluição e categoria de instalação (geralmente Classe III), para garantir operação estável em ambientes de alta temperatura, alta umidade e vibração que a unidade externa de ar condicionado pode enfrentar.
Para a conveniência da instalação no local, geralmente são fornecidos dois métodos principais de conexão do circuito: conexão por plugue e conexão por parafuso. Os terminais da bobina também são comumente projetados com conexões plug-in para simplificar o processo de fiação.
Alguns modelos permitem a instalação de módulos de contato auxiliares para intertravamento elétrico ou realimentação do estado do contator ao sistema de controle, aumentando a flexibilidade do controle.

Principais cenários de aplicação

Controle o compressor de refrigeração selado e o motor do ventilador externo do sistema de ar condicionado de velocidade fixa ou frequência variável.
A unidade de ar condicionado com contator CA serve como unidade de execução de comutação de energia para cargas como válvulas direcionais de quatro vias, compressores e ventiladores.
A Unidade de Ar Condicionado com Contator AC é aplicada ao circuito de controle do compressor de equipamentos como refrigeradores e vitrines.

Parâmetro da chave do contator CA SPX

Quadro (A)			SS-N65
KW/HP(AC-3) Potência retida(AC-3) IEC60947-4		220 V	18,5/25
		380 V	30/40
Corrente retida (AC-3) GB14048.4		220 V	68
		380 V	66
Corrente de aquecimento retida (A)			100
Tensão isolada retida (V)			660
Contato auxiliar AC-15	Contato	Padrão	2NO+2NC
	Corrente retida(A)	220 V	1.6
		380 V	0.95
Vida elétrica			60
Vida mecânica			300

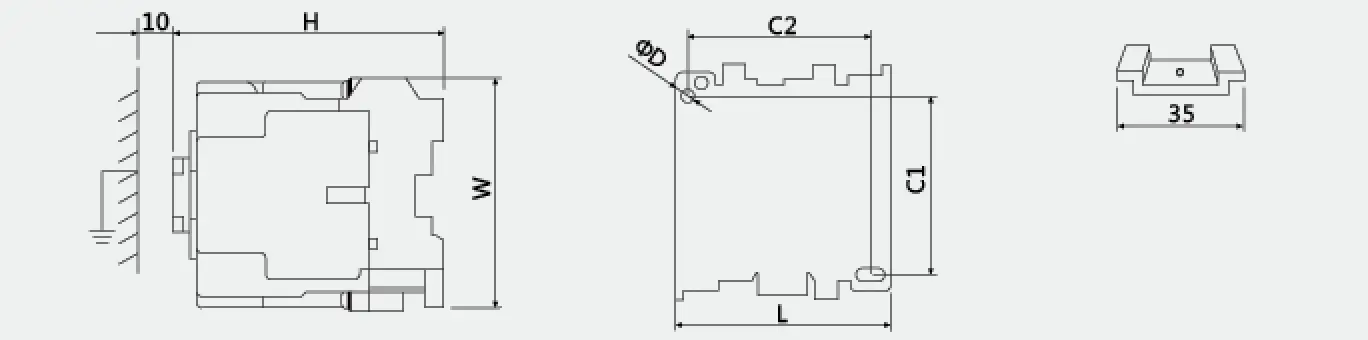

Contorno e dimensão de instalação
			Tipo	L	W	H	C1	C2	ΦD
			SS-N65	88	106	106	75	70	5
