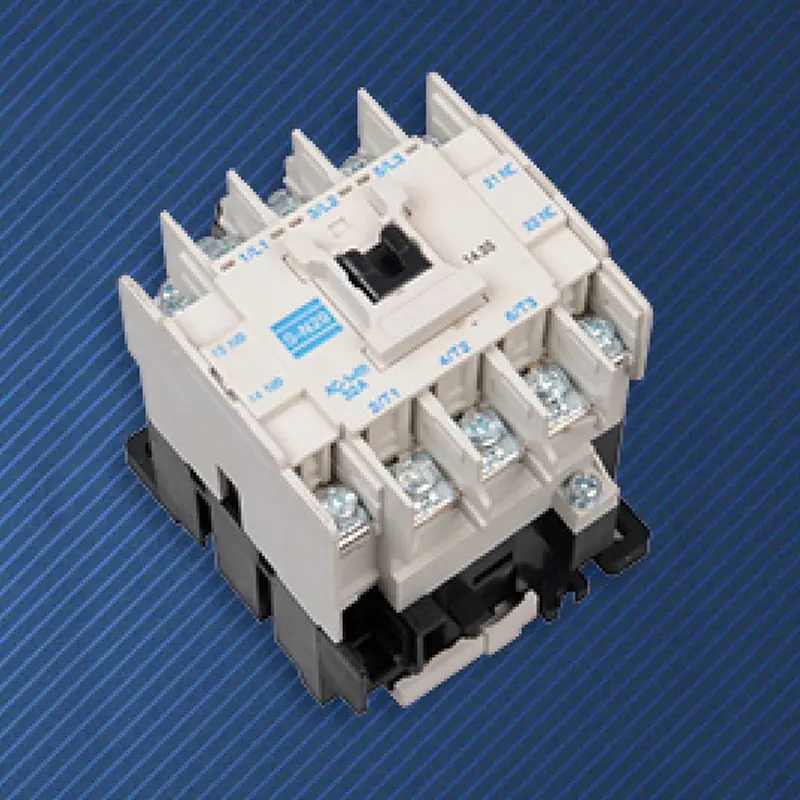

Montagem em trilho Din do contator AC

Diga adeus à fiação bagunçada e à fixação demorada. Quando o durável suporte em trilho DIN do contator CA da SPX Electric atende aos trilhos DIN padronizados, ele passa de um único dispositivo para uma parte de um sistema de instalação elétrica sistemático e industrializado. O valor do contator CA montado em trilho que fornecemos vai muito além da comutação de corrente confiável, mas também reside em como ele reestrutura o layout do espaço do gabinete e o fluxo de trabalho com a máxima conveniência.

vantagem

Não há necessidade de medição, perfuração ou rosqueamento. Basta alinhar a fivela traseira do suporte em trilho Din do contator CA com o trilho DIN padrão de 35 mm, pressionar levemente para travá-lo com segurança e o tempo para instalar um dispositivo é medido em segundos.
Todos os componentes montados em trilhos (incluindo disjuntores, relés, blocos terminais, etc.) compartilham a mesma linha de referência, formando naturalmente um layout regular horizontal e vertical, melhorando a estética e eliminando completamente a inclinação da instalação causada pelo desalinhamento da perfuração manual.
O dispositivo pode deslizar facilmente no trilho-guia e sua posição relativa pode ser ajustada a qualquer momento antes e depois da fiação, deixando máxima flexibilidade para planejamento e roteamento de slots.
Quando o suporte em trilho Din do contator AC precisar ser substituído ou expandido, basta usar uma chave de fenda para afrouxar a fivela e remover a peça antiga e substituí-la por uma nova. A expansão do sistema ou a recuperação de falhas tornam-se rápidas e não afetam
dispositivos. Em comparação com a instalação plana, a instalação em trilho-guia permite um layout multicamadas e de alta densidade na direção da profundidade do gabinete, utilizando totalmente o valioso espaço tridimensional dentro do gabinete.
Economiza tempo e custos de material para processamento de furos de painel, reduz a necessidade de ferramentas de instalação e reduz significativamente os custos de mão de obra para manutenção e renovação posteriores.

Projeto de produto e análise de instalação

O suporte para trilho DIN do contator AC segue rigorosamente os padrões de trilho DIN TH35-7.5 ou TH35-15 reconhecidos internacionalmente, garantindo compatibilidade perfeita com a grande maioria dos gabinetes elétricos e acessórios do mercado. A parte traseira é equipada com fivelas elásticas feitas de plástico de engenharia de alta resistência, proporcionando força de travamento estável e permitindo liberação rápida por meio de operação simples da ferramenta.
Todos os terminais de alimentação e controle estão claramente identificados na parte frontal para operações de fiação rápidas e precisas na mesma direção.
Os terminais de fiação foram otimizados em design, deixando espaço suficiente para a operação da chave de fenda mesmo ao usar cabos com conectores prensados ​​a frio.
A parte superior ou lateral possui área para inserção ou escrita de placas de identificação, o que facilita a numeração dos circuitos e a etiquetagem funcional.

Principais áreas de aplicação

Como núcleo de acionamento de atuadores como motores, aquecedores, válvulas solenóides, etc., o suporte de trilho Din do contator CA é instalado lado a lado no mesmo trilho com PLCs, disjuntores, fontes de alimentação de comutação, etc., formando o coração do sistema de controle padronizado.
Instale caixas de junção tipo trilho compactas próximas aos dispositivos que necessitam de controle remoto, com contatores integrados que acionam diretamente as cargas locais, obtendo controle descentralizado e fiação simplificada.
O suporte de trilho Din do contator AC é usado para controle de iluminação, controle de fan coil, controle de bomba de água e outros cenários, facilitando a construção padronizada e o gerenciamento centralizado em salas de distribuição ou caixas de controle no local.
Fornece uma base de módulo de controle eletrônico "plug and play" para fabricantes de equipamentos mecânicos, reduzindo significativamente o ciclo de montagem e comissionamento de gabinetes de equipamentos.

Parâmetro do contator modular CA doméstico SPX

Quadro (A)			SS-N20
KW/HP(AC-3) Potência retida(AC-3) IEC60947-4		220 V	5,5/7,5
		380 V	15/11
Corrente retida (AC-3) GB14048.4		220 V	22
		380 V	22
Corrente de aquecimento retida (A)			32
Tensão isolada retida (V)			660
Contato auxiliar AC-15	Contato	Padrão	1NA+1NC
	Corrente retida (A)	220 V	1.6
		380 V	0.95
Vida elétrica			100
Vida mecânica			500

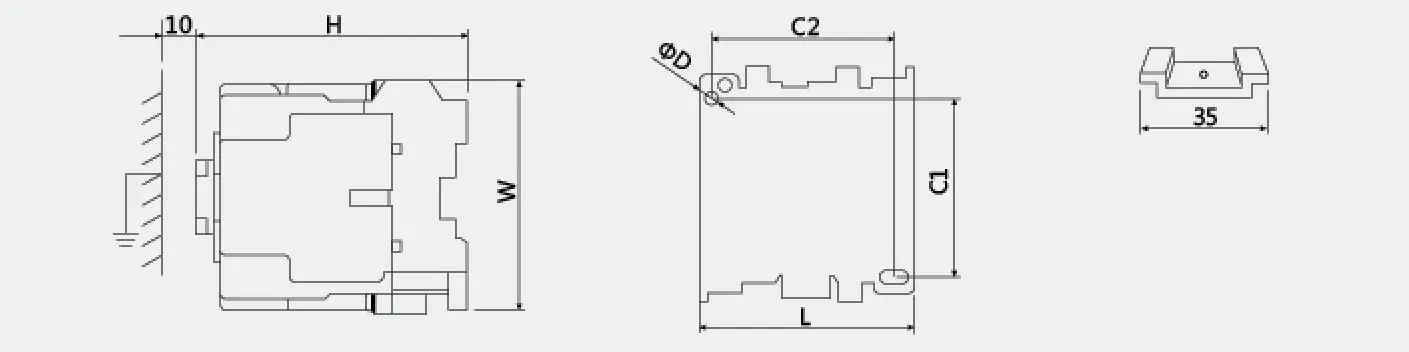

Contorno e dimensão de instalação
			Tipo	L	W	H	C1	C2	ΦD
			SS-N20	63	81	81	60	54	4.5
