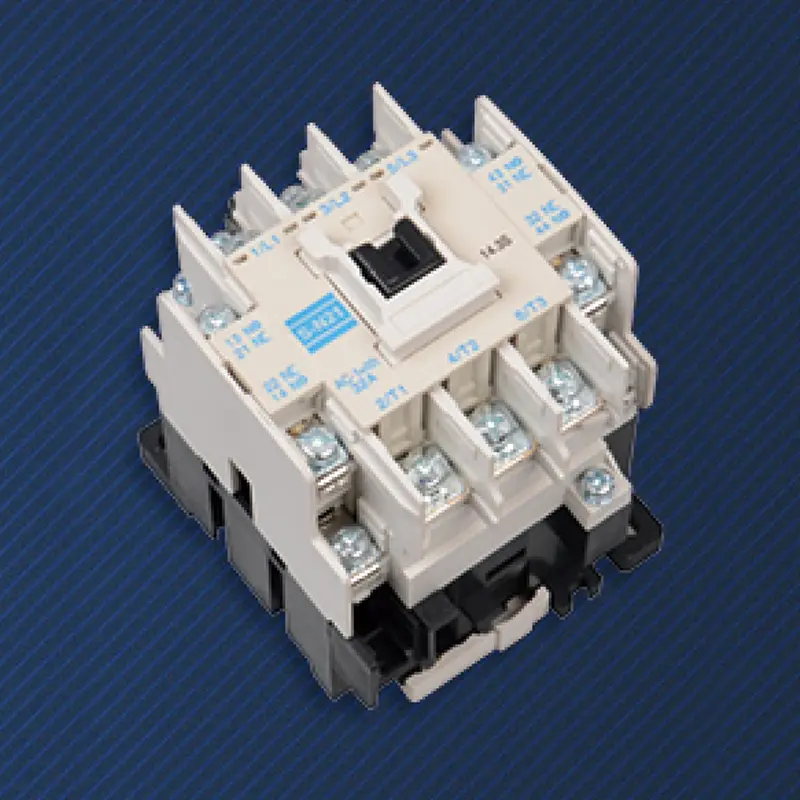

Contator magnético CA

Descrição do produto

O contator magnético CA de alta qualidade fabricado pela SPX Electric é o ponto de partida físico para todos os controles de automação. Depois que o PLC emite o comando, o contator eletromagnético CA completa um salto crucial de sinais de controle fracos para um acionamento elétrico forte antes que o motor realmente gire. Não é o componente mais complexo, mas é um executor confiável insubstituível e resistente ao tempo em sistemas de energia industriais.
Ao acionar contatos mecânicos com força eletromagnética, o isolamento elétrico completo é estabelecido entre a bobina de controle (lado de baixa tensão) e o circuito principal (lado de alta tensão e alta corrente). Isto evita fundamentalmente o risco de entrada de alta tensão no sistema de controle, garantindo a segurança do pessoal e de equipamentos sensíveis, como PLCs.
A ação mecânica do ponto de contato é geralmente acompanhada por um som de "clique" claro e audível, e a maioria dos produtos possui uma janela indicadora visual de posição, fornecendo feedback direto e confiável do estado físico.
A corrente no momento da partida do motor pode atingir de 5 a 8 vezes o valor nominal. Os contatos de liga à base de prata projetados especificamente para contatores eletromagnéticos e sua ação de fechamento rápido podem suportar picos de corrente tão intensos, que são um elo fraco em muitos componentes de chaves eletrônicas.
Quando o contato é desconectado, uma lacuna de isolamento de ar será formada e, em seguida, o lado da carga e o lado da alimentação serão completamente cortados sem risco de corrente de fuga, atendendo aos rigorosos regulamentos de segurança de manutenção de desligamento.
A estrutura eletromagnética e mecânica central do contator magnético CA tem forte tolerância à temperatura, umidade, poeira e certas flutuações de tensão. Em ambientes industriais adversos, sua confiabilidade é geralmente superior à de dispositivos eletrônicos puros e complexos.
Após milhões de vidas mecânicas, o desgaste do contator magnético CA (como a erosão do contato) é previsível e gradual, facilitando o desenvolvimento de planos de manutenção preventiva e evitando falhas catastróficas repentinas.

Como os componentes principais funcionam juntos

1. Sistema eletromagnético (fonte de acionamento):
Bobina: aceita tensão de controle (como 24 Vca/cc, 220 Vca) e converte energia elétrica em um campo magnético.
Núcleo de ferro estático tipo E e núcleo de ferro dinâmico: Depois que a bobina é energizada, ela gera força magnética para atrair o núcleo de ferro dinâmico. O anel de curto-circuito integrado foi projetado especificamente para eliminar vibrações e ruídos causados ​​pela passagem de zero CA, garantindo uma sucção silenciosa e suave em ambientes CA.

2. Sistema de contato (unidade de execução):
Contato principal (normalmente aberto): Fabricado em materiais à base de prata (como óxido de prata e cádmio) resistentes à soldagem e com baixa resistência de contato, capazes de transportar altas correntes no circuito principal.
Contato auxiliar: ligado mecanicamente ao contato principal, utilizado para controlar o autotravamento do circuito, realimentação de sinal ou intertravamento, geralmente com design modular que pode ser combinado de forma flexível.

3. Sistema de extinção de arco (guarda de segurança):
Ao interromper correntes altas, ocorrerão arcos de alta temperatura entre os contatos. O contator magnético AC utiliza uma cobertura de extinção de arco de grade metálica para cortar, resfriar e extinguir rapidamente o arco, protegendo os contatos da erosão e evitando acidentes causados ​​pela saída do arco.

Aplicativo

O contator magnético CA é um dispositivo de controle de configuração padrão para todos os motores de partida on-line direta, partida estrela-triângulo e partida suave.
O contator magnético CA é usado para controlar cargas como grandes tubos de aquecimento elétrico, fornos industriais, grupos de iluminação, etc., que requerem ativação/desativação frequente.
Unidade de execução de chave em chave de transferência automática (ATS): responsável por conectar ou desconectar fisicamente a linha de alimentação durante a comutação de duas fontes de alimentação.

O circuito de alimentação principal de equipamentos como guindastes, compressores e máquinas de fundição sob pressão está conectado ou desconectado.

Parâmetro do contator modular CA doméstico SPX

Quadro (A)			SS-N21
KW/HP(AC-3) Potência retida(AC-3) IEC60947-4		220 V	5,5/7,5
		380 V	15/11
Corrente retida (AC-3) GB14048.4		220 V	22
		380 V	22
Corrente de aquecimento retida (A)			32
Tensão isolada retida (V)			660
Contato auxiliar AC-15	Contato	Padrão	2NO+2NC
	Corrente retida (A)	220 V	1.6
		380 V	0.95
Vida elétrica			100
Vida mecânica			500

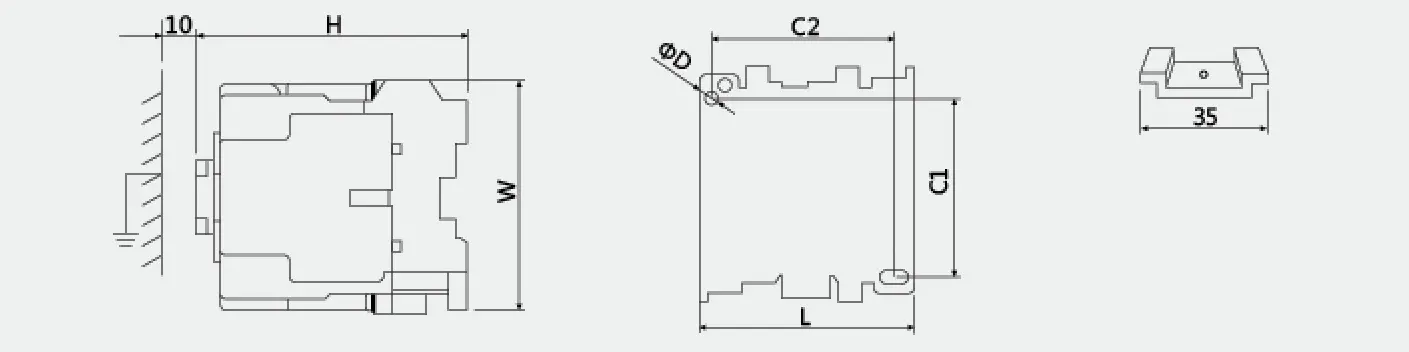

Contorno e dimensão de instalação
			Tipo	L	W	H	C1	C2	ΦD
			SS-N21	63	81	81	60	54	4.5
