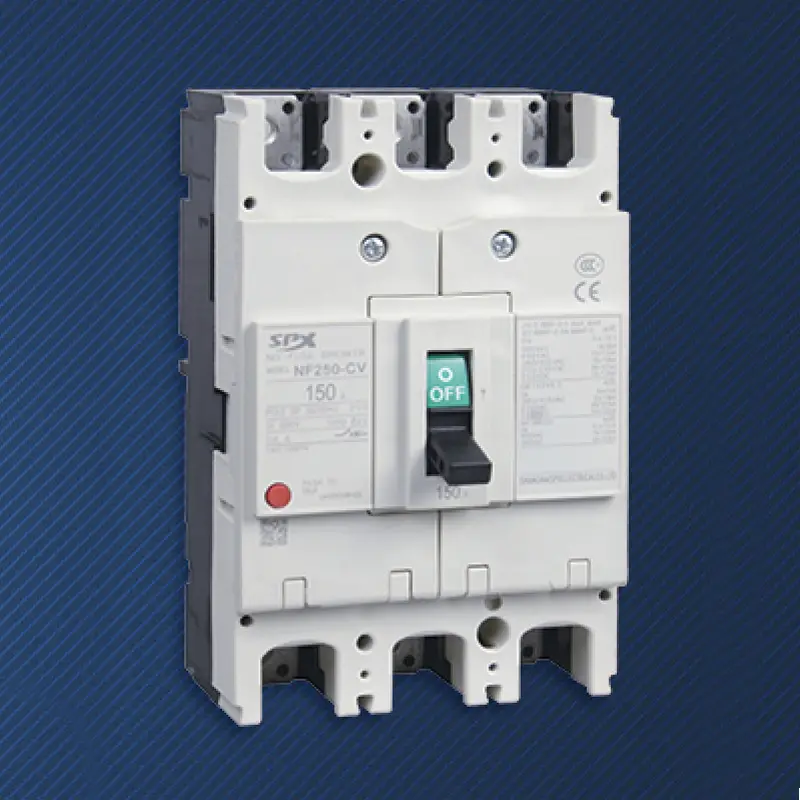

Disjuntor em caixa moldada 3P 200A MCCB

Em redes de distribuição complexas, os nós de corrente de 200 A geralmente conectam o gabinete de distribuição principal com múltiplas cargas de ramificação grande ou protegem diretamente equipamentos de produção críticos. O disjuntor MCCB em caixa moldada 3P 200A de alta qualidade da fábrica da SPX foi projetado para assumir essa responsabilidade. Não é apenas a chave liga-desliga do circuito, mas também a unidade central de execução para implementação de estratégias de proteção graduada e seletiva no sistema de distribuição. Com seu desempenho e ajustabilidade superiores em comparação aos disjuntores miniatura, bem como características mais favoráveis ​​do que os disjuntores de estrutura, ele alcançou com sucesso um equilíbrio entre desempenho de proteção, coordenação do sistema e custo, e é um componente de espinha dorsal indispensável no projeto de distribuição moderno.

Vantagem

O modelo de disjuntor em caixa moldada 3P 200A MCCB equipado com liberação eletrônica suporta longo atraso, curto atraso e proteção instantânea de três estágios. Ao definir com precisão o curto tempo de atraso e o valor da corrente, é possível garantir uma cooperação seletiva completa com o disjuntor de nível inferior, isolar apenas o circuito defeituoso em caso de falha e garantir o fornecimento contínuo de energia para outras partes do sistema.

As configurações de proteção contra sobrecarga térmica magnética e eletrônica podem ser ajustadas, permitindo que os engenheiros correspondam com precisão à capacidade real de transporte de corrente do cabo e às características de carga, evitando operação incorreta e otimizando os efeitos de proteção.

O disjuntor em caixa moldada 3P 200A personalizado MCCB fornece uma capacidade máxima de interrupção de curto-circuito de até 35kA a 50kA, o que pode eliminar de forma confiável possíveis falhas de curto-circuito em sistemas de distribuição de médio porte e proteger efetivamente equipamentos elétricos upstream e downstream.

É conveniente instalar contatos auxiliares, contatos de alarme, liberação de derivação, liberação de subtensão, etc., para atender a diversas necessidades, como indicação de status, controle remoto e intertravamento do sistema.

Aplicativo

No gabinete de distribuição da oficina da fábrica, o disjuntor em caixa moldada 3P 200A MCCB serve como chave de distribuição principal para uma determinada área ou linha de produção.
O disjuntor em caixa moldada 3P 200A MCCB é usado para conexão à rede e proteção de tratamento de água, estações base de comunicação e terminais de saída de inversores fotovoltaicos de médio porte.

Parâmetro MCCB do disjuntor em caixa moldada SPX SM50-250

Quadro (A)		SM50-250(NF-CV)
Corrente nominal In(A)		100,125,140,150,160,175,200,225,250
Tensão nominal (V)		CA 400 V
Tensão nominal de isolamento (V)		CA 690 V
Número de pólos		3			4
Capacidade de interrupção limitada		C	S	H	C	S	H
Capacidade de interrupção de curto-circuito (kA) AC400V		18	30	50	18	30	50
Operar curto-circuito (kA) AC400V		9	15	25	9	15	25

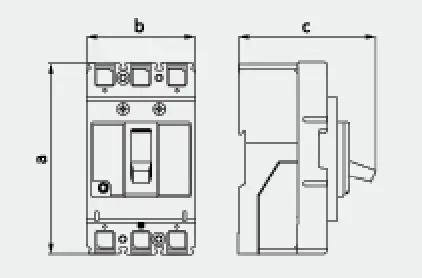

Foto do perfil
	a	165			165
	b	105			140
	c	90			90
Imagem de montagem
	d	126			126
	e	35			35
	f	5			5
Vida útil da máquina		4000
Vida elétrica		2000
Dispositivo de operação elétrica (MD)		●
Alça rotativa externa		●
Dispositivo de disparo automático		Termomagnético
