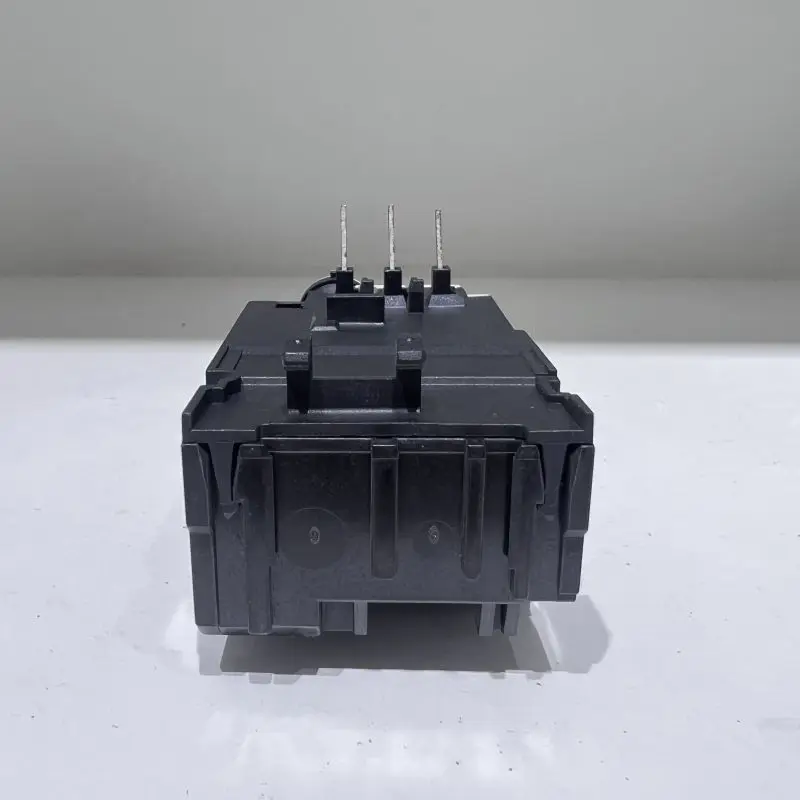

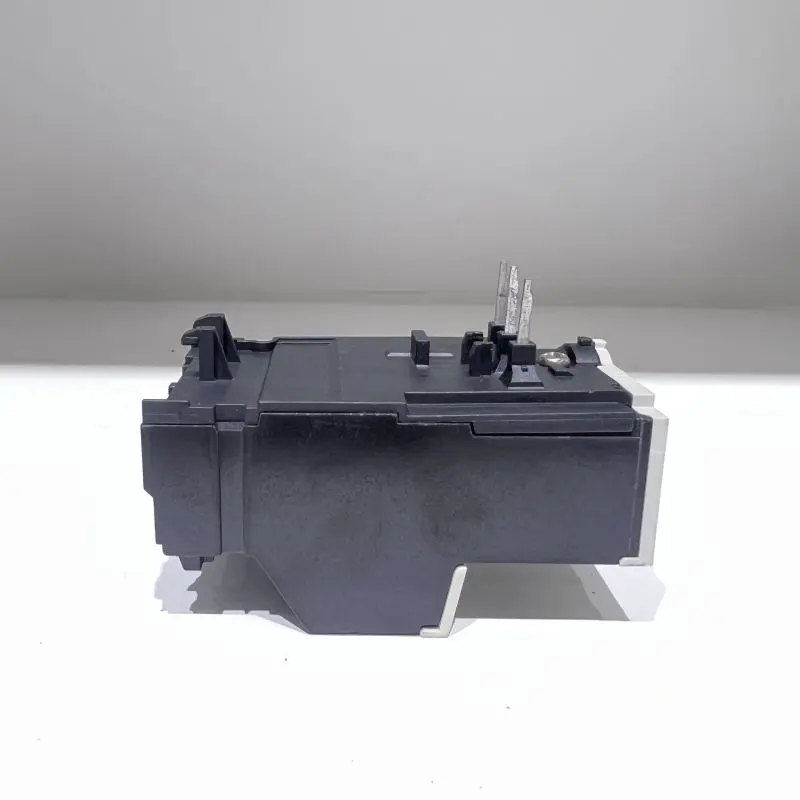

Relé térmico TH-T18 0,35A

Em instrumentos de automação, acionamentos de precisão e pequenos equipamentos, existe um grande número de micromotores trifásicos com potência de apenas algumas centenas de watts. A corrente nominal desses motores é extremamente pequena (geralmente abaixo de 1A), e a curva de proteção dos relés térmicos de uso geral dentro desta faixa muitas vezes não é precisa o suficiente para obter uma proteção eficaz. O relé térmico durável TH-T18 0,35A da SPX é uma solução profissional projetada para aplicações de corrente pequena. Ele atinge alta sensibilidade e proteção de estabilidade na corrente de 0,35A por meio da miniaturização e design de precisão de materiais de chapa bimetálica, elementos de aquecimento e mecanismos de ação, preenchendo a lacuna na proteção especializada para micromotores.

Características:

O relé térmico TH-T18 0,35A de alta qualidade da fábrica SPX passou por uma otimização estrutural termomecânica especial para lidar com o fraco calor gerado por pequenas correntes em torno de 0,35A. Isso garante que a tira bimetálica possa produzir deformação suficiente e precisa, permitindo que o recurso de proteção de tempo inverso seja acionado de forma confiável mesmo sob pequenas sobrecargas (como 1,1 vez In), evitando pontos cegos de proteção.

O TH-T18 garante consistência extremamente alta de características de proteção entre produtos por meio de processos de fabricação de precisão, mesmo em microescala, onde flutuações de corrente no nível de microampere podem afetar os pontos de proteção, tornando-o adequado para aplicação em massa em microdispositivos padronizados. De tamanho requintado, pode ser conectado diretamente em micro contatores AC (como grau 9A ~ 12A) para formar uma partida de micro motor ultracompacta, economizando muito espaço valioso no gabinete de controle.

Vantagem:

O relé térmico TH-T18 0,35A personalizado, como um componente de proteção eletromecânica puro, não requer fonte de alimentação externa e é completamente insensível a flutuações de tensão, harmônicos e interferência eletromagnética em sistemas de controle. Ele também pode operar de forma estável em microssistemas complexos alimentados por conversores de frequência ou fontes de alimentação chaveadas.

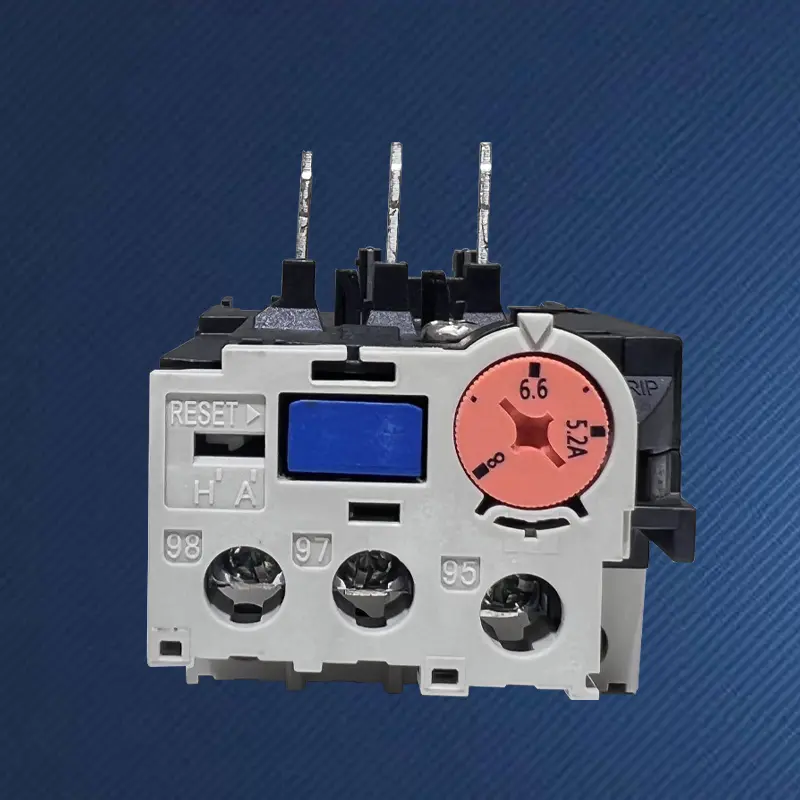

Embora o mecanismo de ação seja pequeno, ele ainda é equipado com botões claros de reinicialização manual e sinais de indicação de disparo, que facilitam o reconhecimento de status e a reinicialização de falhas em microunidades de controle densamente instaladas.

O relé térmico STH-T18 é adequado para contator AC S-M10/20

Quadro (A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Contator AC Suitabie	S-M10/12		S-M20/25				S-M35/50
Estrutura de contato auxiliar	Retorno manual ou automático
Ajustar seleção de faixa (A)	Selecione(A)	Faixa de ajuste (A)	Selecione(A)		Faixa de ajuste (A)		Selecione(A)	Faixa de ajuste (A)
	0,24A	0,2~0,32	1,3A		1~1,6		29	24~34
	0,35A	0,28~0,42	1,7A		1,4~2,0		35	30~40
	0,5A	0,4~0,6	2.1A		1,7~2,5		42	34~50
	0,7A	0,55~0,85	2,5A		2~3
	0,9A	0,7~1,1	3,6A		2,8~4,4
	1,3A	1~1,6	5A		4~6
	1,7A	1,4~2,0	6,6A		5,2~8
	2.1A	1,7~2,5	9A		7~11
	2,5A	2~3	11A		9~13
	3,6A	2,8~4,4	15A		12~18
	5A	4~6	19A		16~22
	6,6A	5,2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Estrutura de contato auxiliar	1a1b(1NO+1NC)

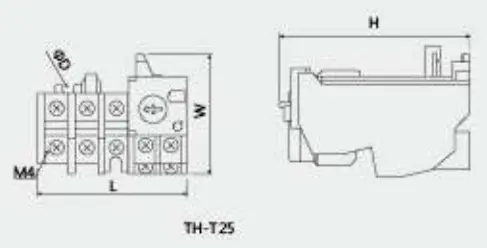

Contorno e dimensão de instalação
	Tipo		L	W	H	φD
	TH-T25		63	51	81	4.5
