Proteção do motor do relé de sobrecarga térmica

A tragédia do desgaste do motor muitas vezes começa com um aumento sustentado e despercebido da temperatura. A proteção durável do motor do relé de sobrecarga térmica da SPX é o 'terminador' desse processo secreto. Seu papel está longe de ser um simples interruptor de detecção de corrente, mas sim um sofisticado 'sistema analógico termoelétrico'. Cada componente bimetálico em seu interior é um “modelo térmico” calibrado que reproduz em tempo real o estado de aquecimento e resfriamento do enrolamento do motor sob a mesma corrente. Quando o modelo externo determina que o limite térmico foi atingido, significa que o interior do motor também está em perigo e a proteção é acionada imediatamente. Esta é uma filosofia de proteção preventiva que tem origem na essência física e precede o dano.

Características:

O elemento de aquecimento conectado em série ao circuito principal converte diretamente a corrente em energia térmica em uma relação quadrada (P=I²R) sem a necessidade de conversão intermediária ou fonte de alimentação externa, o que é a simulação mais direta das perdas do motor.
A energia térmica causa deformação por flexão controlável e cumulativa de chapas bimetálicas com formulações específicas. Esta variável é a integral térmica das funções de tempo e corrente. Quando a deformação acumulada atinge o limite definido mecanicamente, o mecanismo de liberação opera imediatamente, completando uma conversão confiável de energia térmica em energia mecânica e depois em sinais de controle.
A vida útil dos materiais de isolamento do motor diminui exponencialmente com a temperatura (como a "regra dos 10 graus"). A característica de tempo inverso da Proteção do Motor com Relé de Sobrecarga Térmica (quanto maior a sobrecarga, mais rápida a ação) combina perfeitamente com ela, intervindo antes do ponto crítico de redução acentuada na vida do isolamento.
A proteção do motor do relé de sobrecarga térmica personalizada no atacado entende e permite a sobrecarga razoável do motor durante a inicialização ou requisitos de processo de curto prazo, e só entra em ação quando o produto do grau e tempo de sobrecarga (ou seja, "acumulação térmica") excede o limite de segurança, evitando desligamentos desnecessários.

Posicionamento preciso

Nos modernos sistemas de controle eletrônico, vários dispositivos de proteção trabalham juntos para formar um sistema de defesa em profundidade:
Os disjuntores (CB/MCCB) são os guardiões da rede elétrica, responsáveis ​​por eliminar falhas catastróficas, como curtos-circuitos, proteger cabos e arquitetura do sistema.
O relé de sobrecarga térmica do tipo proteção do motor é uma proteção bem ajustada ao corpo do motor, dedicada a combater a ameaça crônica de danos térmicos causados ​​por sobrecarga e interrupção de fase.
A proteção interna do conversor de frequência/soft starter fornece proteção em nível de processo e algoritmo, como sobrecorrente, sobretensão, etc., mas sua eficácia depende de sua própria integridade e configurações de parâmetros.
Escolher proteção de motor com relé de sobrecarga térmica de alta qualidade significa adicionar ao motor uma camada de proteção térmica independente, pura e redundante baseada em diferentes princípios, que é o mais alto nível de pensamento de segurança.

Aplicativo

Trituradores de mineração e moinhos de bolas; As prensas de rolos e os grandes ventiladores para fábricas de cimento são projetados para lidar com ambientes de alto impacto e poeira.
A proteção do motor do relé de sobrecarga térmica pode ser usada para bombas de incêndio e bombas de água doméstica em edifícios; Bombas elevatórias de água e sopradores de tratamento de esgoto são usados ​​para proteger a segurança pública e a subsistência das pessoas.
A proteção do fuso e do motor de alimentação de máquinas injetoras de plástico e centros de processamento de metal, bem como a proteção do motor do relé de sobrecarga térmica, mantêm o valor central e a reputação do equipamento.

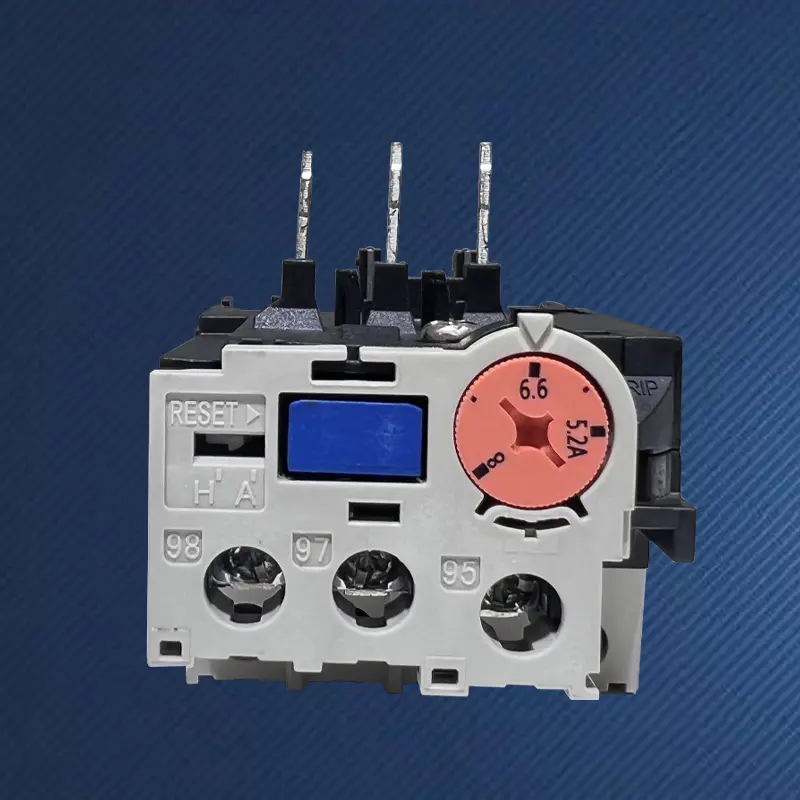

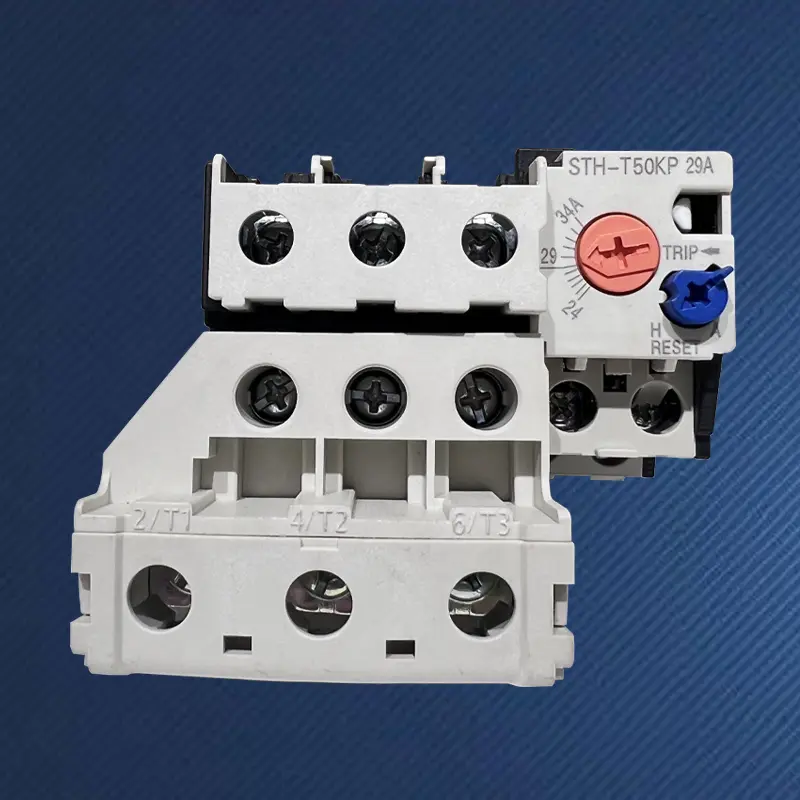

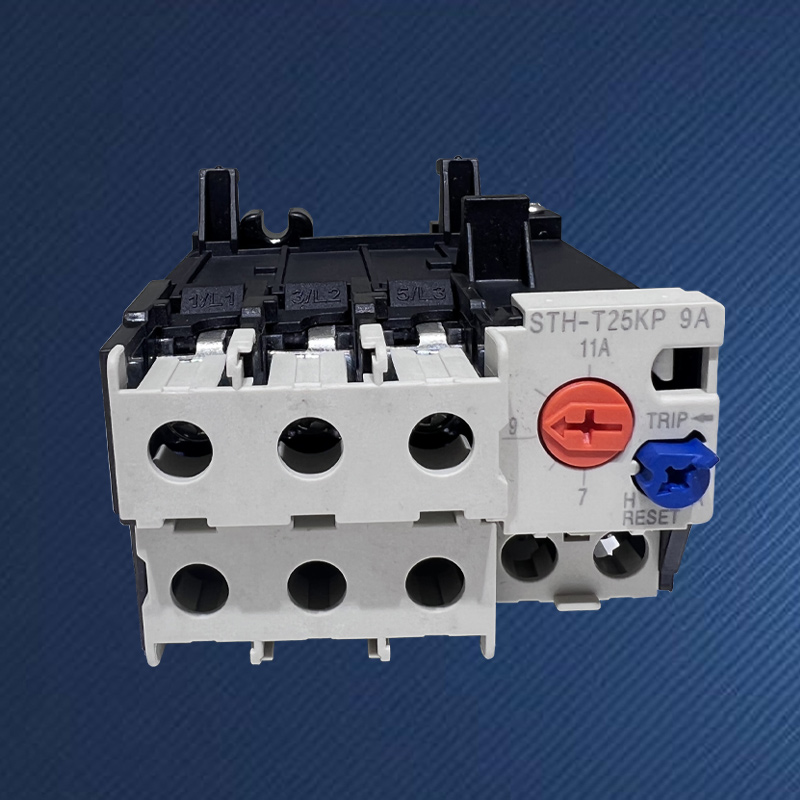

O relé térmico STH-T25 é adequado para o contator CA S-M20/25.

Quadro (A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Contator AC Suitabie	S-M10/12		S-M20/25				S-M35/50
Estrutura de contato auxiliar	Retorno manual ou automático
Ajustar seleção de faixa (A)	Selecione(A)	Faixa de ajuste (A)	Selecione(A)		Faixa de ajuste (A)		Selecione(A)	Faixa de ajuste (A)
	0,24A	0,2~0,32	1,3A		1~1,6		29	24~34
	0,35A	0,28~0,42	1,7A		1,4~2,0		35	30~40
	0,5A	0,4~0,6	2.1A		1,7~2,5		42	34~50
	0,7A	0,55~0,85	2,5A		2~3
	0,9A	0,7~1,1	3,6A		2,8~4,4
	1,3A	1~1,6	5A		4~6
	1,7A	1,4~2,0	6,6A		5,2~8
	2.1A	1,7~2,5	9A		7~11
	2,5A	2~3	11A		9~13
	3,6A	2,8~4,4	15A		12~18
	5A	4~6	19A		16~22
	6,6A	5,2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Estrutura de contato auxiliar	1a1b(1NO+1NC)

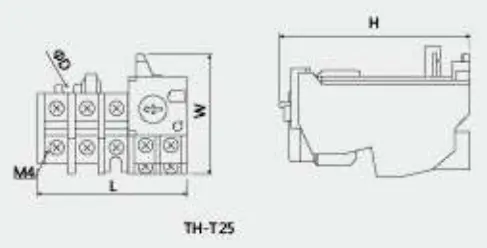

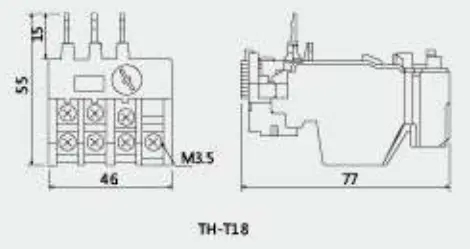

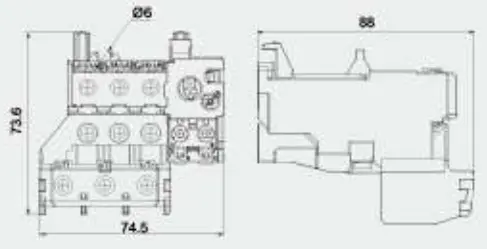

Contorno e dimensão de instalação
	Tipo		L	W	H	φD
	TH-T25		63	51	81	4.5

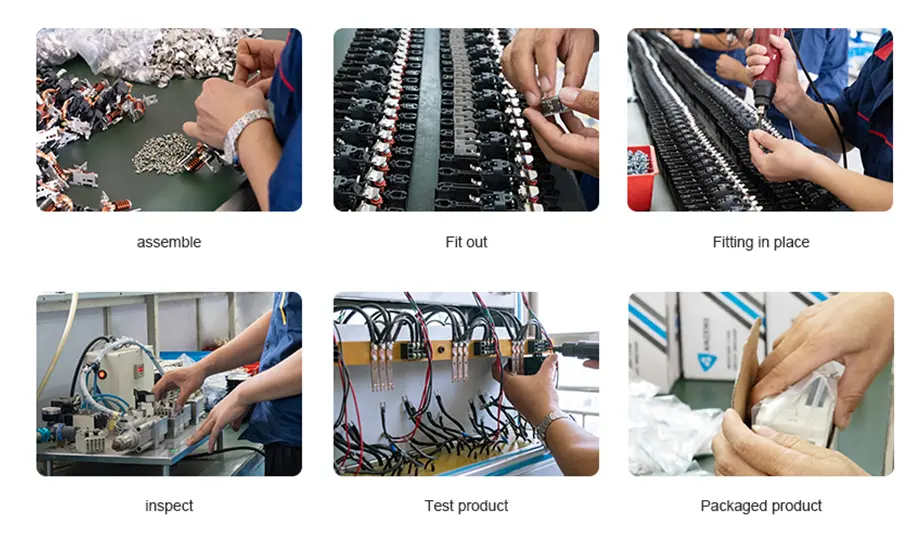

Processo de produção
