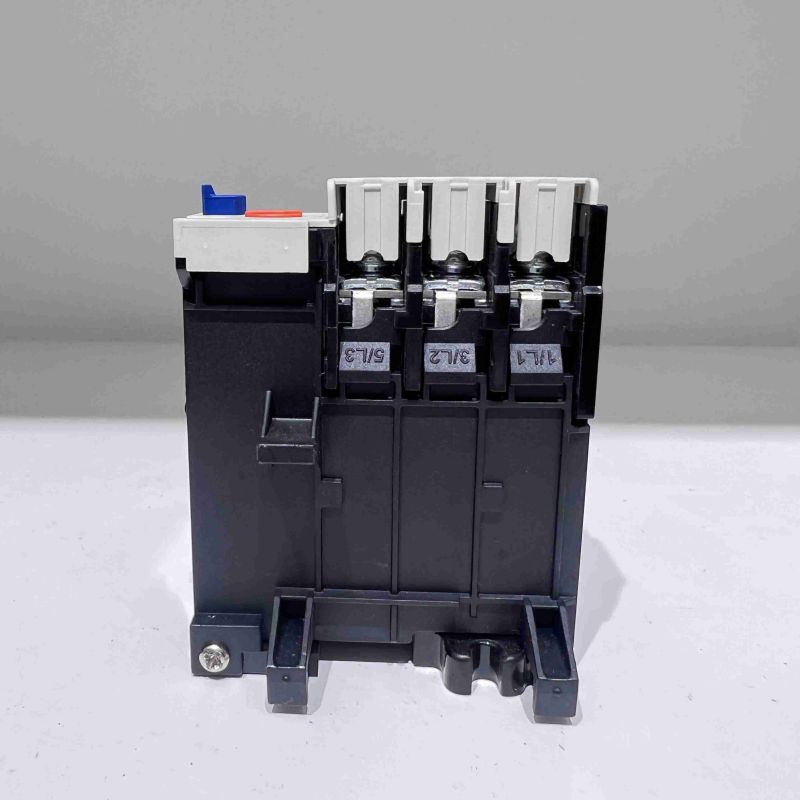

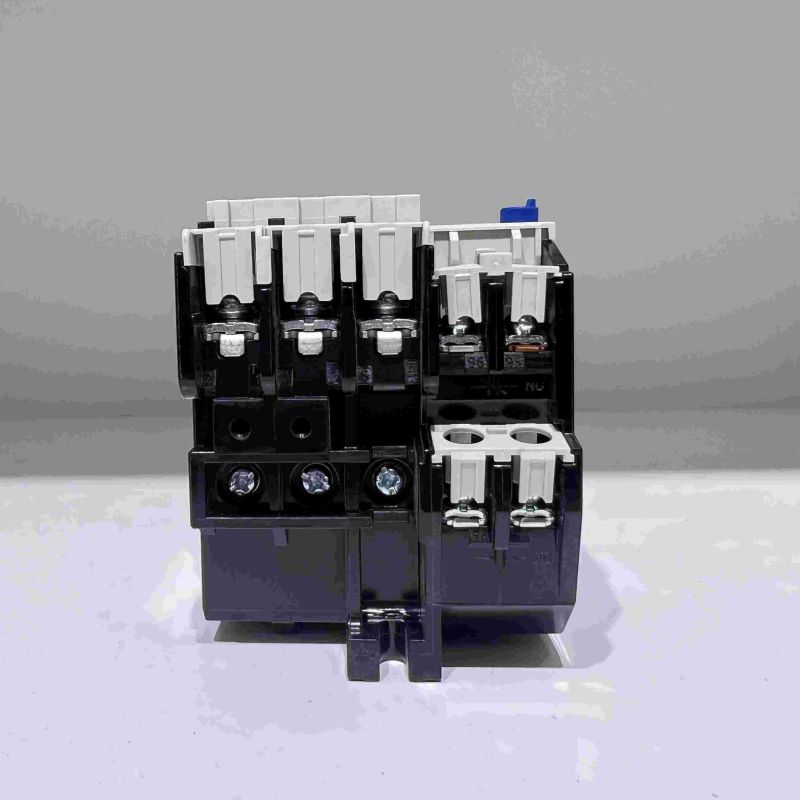

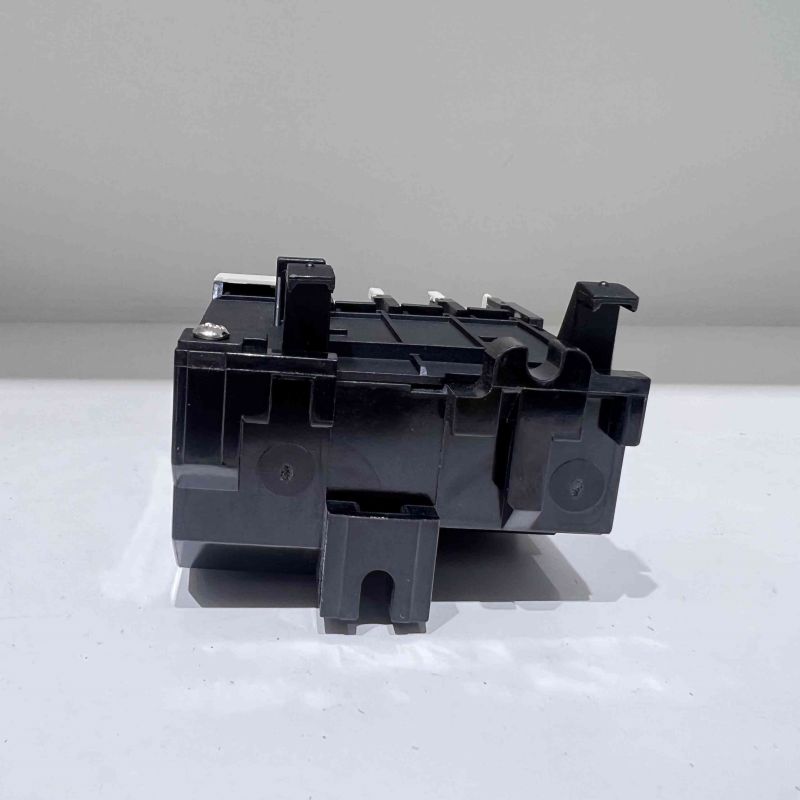

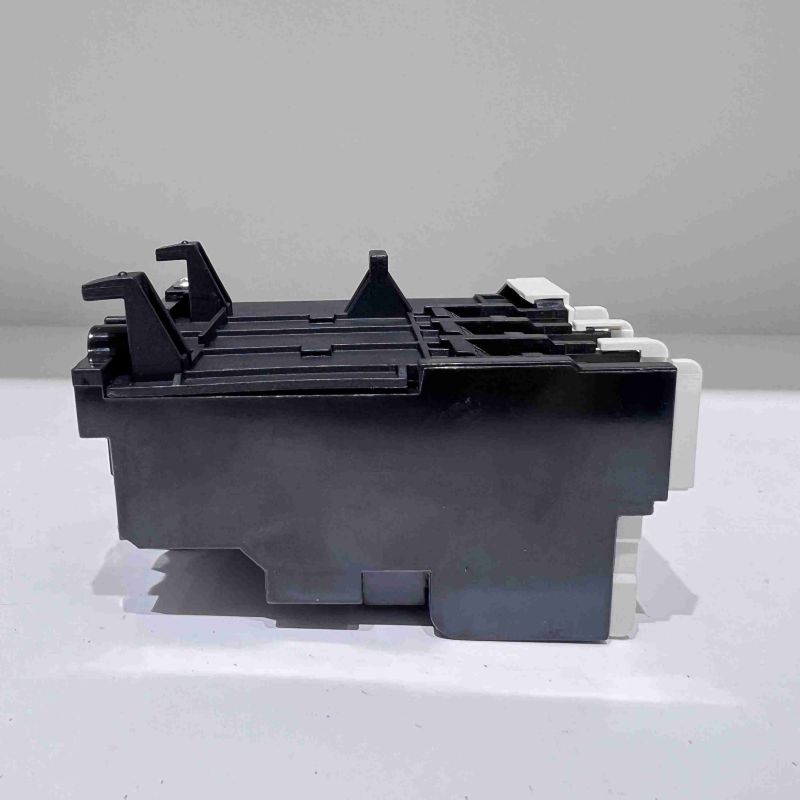

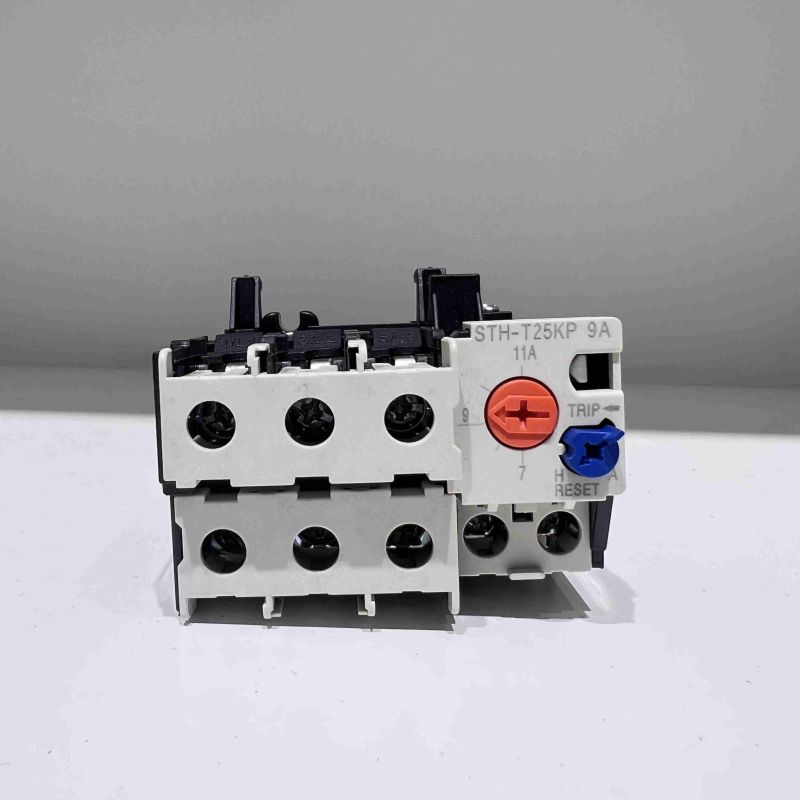

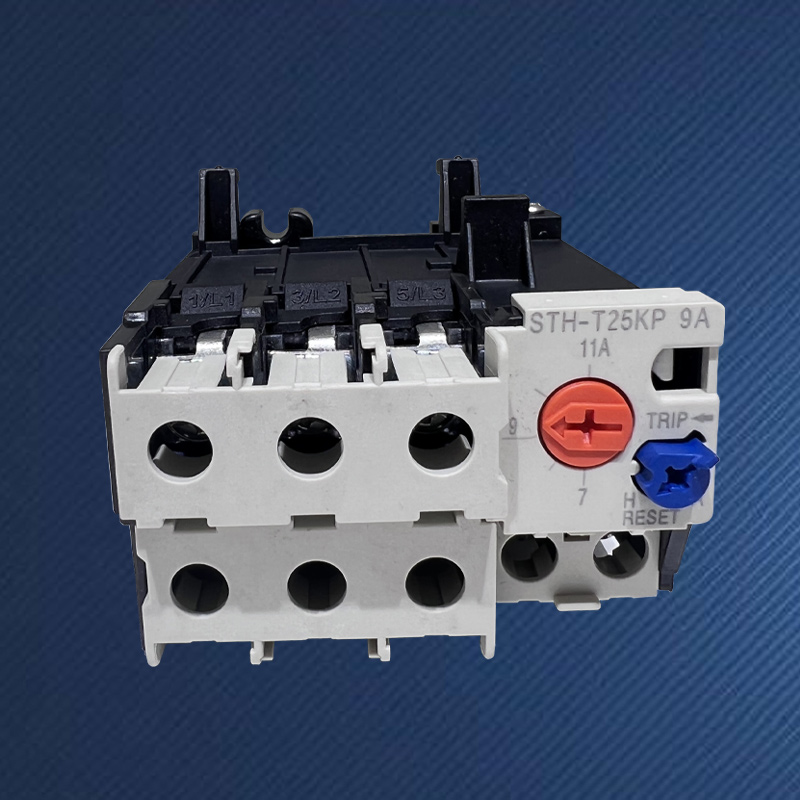

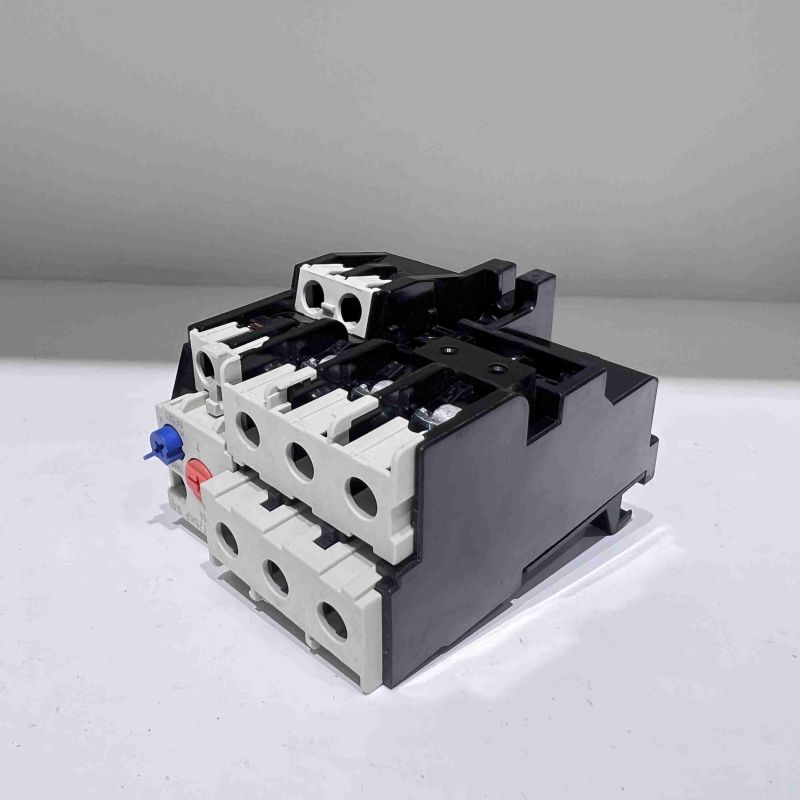

Relé de sobrecarga térmica TH-T25KP

Por que escolher o relé de sobrecarga térmica SPX TH-T25KP?

Em instalações industriais complexas, as condições operacionais dos motores variam muito e fatores como corrente nominal, carga inicial e temperatura ambiente exigem que os dispositivos de proteção tenham alta adaptabilidade e ajuste. O relé de sobrecarga térmica TH-T25KP cuatomizado SPX não é um componente de especificação fixa, mas uma plataforma configurável de proteção de motor. O conceito central do projeto é permitir que os engenheiros "adaptem" os parâmetros de proteção com base nas condições reais de trabalho de cada motor por meio de amplo ajuste de corrente contínua, excelente compensação de temperatura e estrutura mecânica reforçada, alcançando atualizações de proteção de "aplicável" a "ideal", especialmente adequado para situações desafiadoras, como partida de carga pesada, operação intermitente ou mudança de ambiente.

O relé de sobrecarga térmica TH-T25KP em estoque oferece uma ampla gama de correntes continuamente ajustáveis ​​que excedem em muito os modelos fixos (como cobrir uma faixa completa de mais de dez amperes a centenas de amperes). Os usuários podem definir a corrente de ação para o valor da corrente nominal do motor de forma contínua e precisa girando o botão, obtendo a melhor correspondência personalizada das características de proteção.

Geralmente equipado com funções opcionais ou comutáveis ​​de Classe 10 e Classe 20 (ou superior), os usuários podem escolher com flexibilidade a curva de desarme correspondente de acordo com se o motor é de partida padrão ou de carga pesada, o que pode evitar impacto de partida e desarme e garantir proteção rápida em caso de sobrecarga do rotor bloqueado.

Equipado com mecanismo avançado de compensação de temperatura ambiental, o Relé de Sobrecarga Térmica TH-T25KP mantém características de proteção estáveis ​​dentro de uma faixa de temperatura ambiental de -20°C a+60°C (ou mais ampla), evitando a "doença sazonal" causada pela proteção prematura ou atrasada de relés comuns devido a mudanças na temperatura ambiental.

Ele adota uma instalação de base independente e é conectado ao contator através de terminais de fiação padrão em vez de conexão direta. Este projeto oferece maior flexibilidade de fiação, maior capacidade de dissipação de calor e a vantagem de fácil manutenção e substituição individual, tornando-o a escolha preferida para projetos de gabinete de alta demanda.

Além dos contatos de disparo padrão normalmente fechados (NC-97/98), geralmente é fornecido um conjunto adicional de contatos de sinal independentes normalmente abertos (NO-95/96) e normalmente fechados (NC-97/98), que podem ser usados ​​para controlar o disparo do circuito e a indicação remota de alarme, atendendo a requisitos complexos de controle e monitoramento.

Quadro (A)	STH-T18(TH-T18)				STH-T25(TH-T25)				STH-T50(TH-T50)
Contator AC Suitabie	S-M10/12				S-M20/25				S-M35/50
Estrutura de contato auxiliar	Retorno manual ou automático
Ajustar seleção de faixa (A)	Selecione(A)		Faixa de ajuste (A)		Selecione(A)		Faixa de ajuste (A)		Selecione(A)	Faixa de ajuste (A)
	0,24A		0,2~0,32		1,3A		1~1,6		29	24~34
	0,35A		0,28~0,42		1,7A		1,4~2,0		35	30~40
	0,5A		0,4~0,6		2.1A		1,7~2,5		42	34~50
	0,7A		0,55~0,85		2,5A		2~3
	0,9A		0,7~1,1		3,6A		2,8~4,4
	1,3A		1~1,6		5A		4~6
	1,7A		1,4~2,0		6,6A		5,2~8
	2.1A		1,7~2,5		9A		7~11
	2,5A		2~3		11A		9~13
	3,6A		2,8~4,4		15A		12~18
	5A		4~6		19A		16~22
	6,6A		5,2~8		22A		18~26
	9A		7~11		29A		24~34
	11A		9~13		35A		30~40
Estrutura de contato auxiliar	1a1b(1NO+1NC)
Contorno e dimensão de instalação
	Tipo				L	W	H	φD
	TH-T25				63	51	81	4.5
