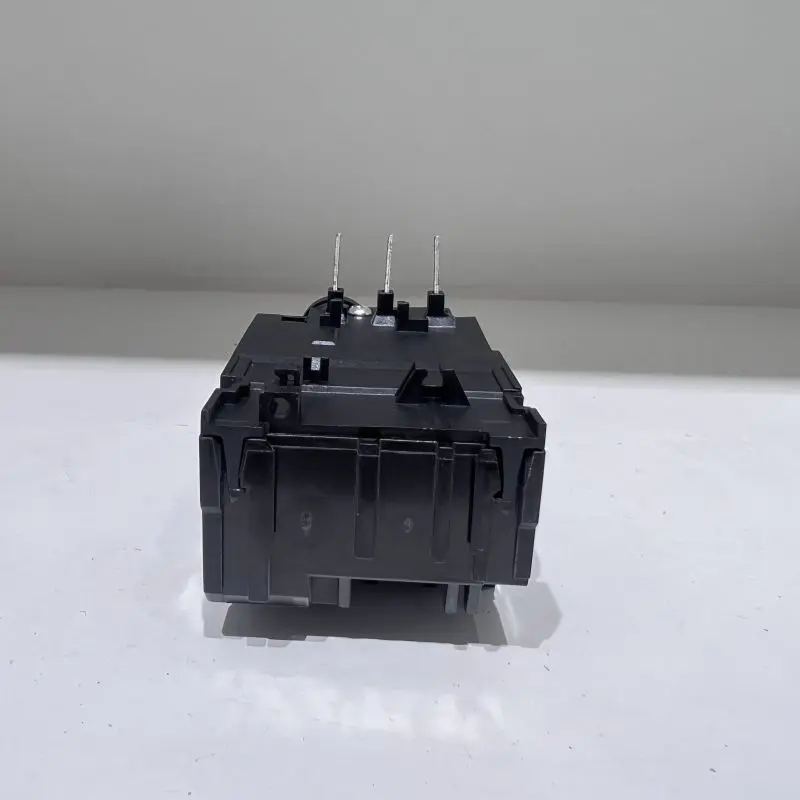

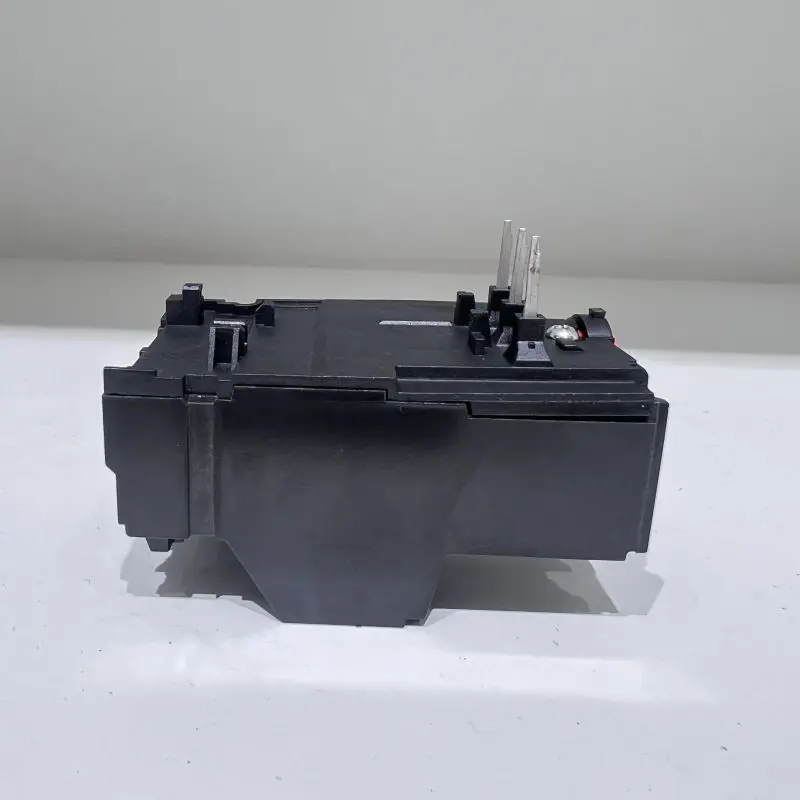

Relé de sobrecarga térmica TH-N12

Na área de distribuição de energia industrial e controle de automação, há um grande número de motores de pequeno e médio porte, e seus requisitos de proteção exigem precisão e confiabilidade, além de facilidade de integração e manutenção. O relé de sobrecarga térmica TH-N12 de alta qualidade e certificação CE da fábrica SPX é um módulo de proteção padronizado projetado para atender a essa demanda generalizada. Ele não busca uma faixa extremamente ampla, mas fornece desempenho de proteção altamente maduro e consistente dentro de uma faixa de corrente otimizada. Seja integrado em novas partidas de motor ou usado para manutenção e substituição de sistemas existentes, o TH-N12 oferece aos usuários uma solução de proteção livre de preocupações, confiável e fácil de gerenciar, com sua interface padronizada e escala de ajuste clara.

Recurso

O botão de ajuste central possui uma escala de valor de corrente clara, permitindo aos usuários definir de forma visual e precisa de acordo com a corrente nominal do motor. A operação é intuitiva, reduzindo suposições e erros durante o processo de depuração.
O design do produto apresenta uma janela indicadora de desarme (geralmente uma mudança de cor proeminente) e um botão de reinicialização manual, tornando o status do dispositivo claro rapidamente para diagnóstico rápido de falhas e recuperação do sistema.
O relé de sobrecarga térmica TH-N12 de alta qualidade SPX é baseado no clássico princípio de aquecimento e dobra de tira bimetálica, fornecendo proteção contra sobrecarga que corresponde às características térmicas do motor. O mecanismo de placa guia diferencial integrado garante a capacidade de acelerar a resposta de disparo a falhas de fase e falhas graves de desequilíbrio trifásico.
Normalmente projetado para instalação direta com pequenos contatores CA da mesma série ou modelos especificados, o relé de sobrecarga térmica TH-N12 forma uma partida eletromagnética compacta e confiável, economizando espaço de instalação e tempo de fiação.
Os modelos de alta qualidade incluirão compensação de temperatura ambiente para mitigar o impacto das mudanças de temperatura ambiente nas características operacionais da tira bimetálica, garantindo a estabilidade da proteção do Relé de Sobrecarga Térmica TH-N12 em uma faixa mais ampla de temperatura.
O invólucro pode fornecer proteção básica contra poeira e toque acidental para mecanismos internos de precisão e é adequado para instalação em vários gabinetes de controle.

Principais cenários de aplicação

O TH-N12 é adequado para aplicações de pequena e média potência que exigem proteção confiável e espaço limitado:
Proteção de motores para máquinas de embalagem, pequenos transportadores, misturadores, ventiladores e outros equipamentos.
Controle de máquina única de portas automáticas, equipamentos de ventilação, bombas de água, etc.
Como acessório de proteção padrão para a unidade de execução (contator) na extremidade de saída do CLP ou controlador.
O relé de sobrecarga térmica TH-N12, como modelo universal amplamente utilizado, é comumente usado para substituir relés térmicos danificados do mesmo tipo em sistemas antigos.

O relé térmico STH-N12 é adequado para contator AC S-C10/12

Quadro (A)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
Contator AC Suitabie	S-C10/12		S-C21/25		S-C50/95
Estrutura de contato auxiliar	Retorno manual ou automático
Ajustar seleção de faixa (A)	Selecione(A)	Faixa de ajuste (A)	Selecione(A)	Faixa de ajuste (A)	Selecione(A)	Faixa de ajuste (A)
	0,24A	0,2~0,32	1,3A	1~1,6	15A	12~18
	0,35A	0,28~0,42	1,7A	1,4~2,0	19A	16~22
	0,5A	0,4~0,6	2.1A	1,7~2,5	22A	18~26
	0,7A	0,55~0,85	2,5A	2~3	29A	24~34
	0,9A	0,7~1,1	3,6A	2,8~4,4	35A	30~40
	1,3A	1~1,6	5A	4~6	42A	34~50
	1,7A	1,4~2,0	6,6A	5,2~8	54A	43~65
	2.1A	1,7~2,5	9A	7~11	67A	54~80
	2,5A	2~3	11A	9~13	82A	65~93
	3,6A	2,8~4,4	15A	12~18	95A	85~105
	5A	4~6	19A	16~22
	6,6A	5,2~8	22A	18~26
	9A	7~11	29A	24~34
	11A	9~13	35A	30~40
Estrutura de contato auxiliar	1a1b(1NO+1NC)

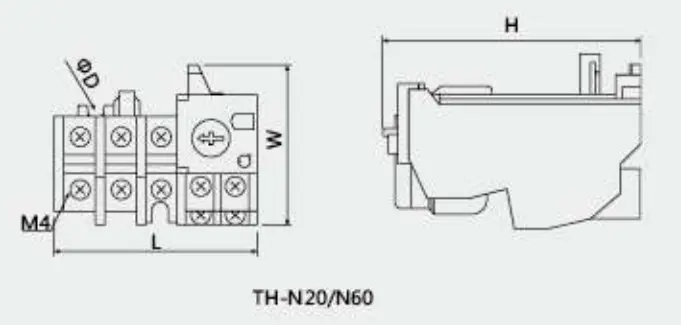

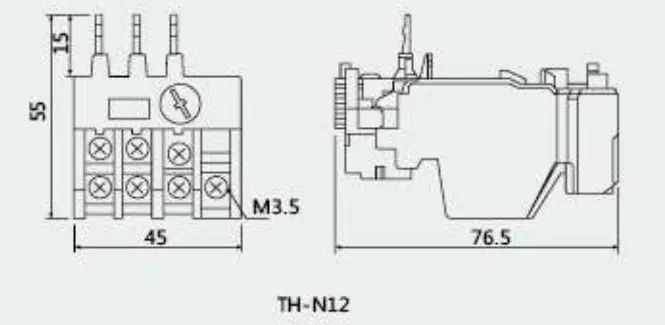

Contorno e dimensão de instalação
	Tipo		L	W	H	φD
	TH-N20		63	51	79	4.5
	TH-N60		89	57	83.5	4.5
