Relé de sobrecarga térmica de 3 pólos e 2 elementos

No campo da proteção de motores trifásicos, como alcançar o melhor equilíbrio entre funções essenciais e custos é um eterno tópico de engenharia. O relé de sobrecarga térmica China SPX de 3 pólos e 2 elementos é um produto típico sob este conceito. Não se trata de um compromisso na funcionalidade, mas sim de uma sofisticada "otimização de projeto" destinada a uma ampla gama de cenários de aplicação onde as cargas trifásicas são relativamente equilibradas e os requisitos de sensibilidade para proteção contra falha de fase estão no nível padrão. Ao utilizar de forma inteligente o efeito de acoplamento térmico de dois componentes para detectar anomalias na corrente trifásica, simplifica a estrutura enquanto mantém uma proteção confiável contra sobrecarga, fornecendo uma opção de proteção econômica para um grande número de equipamentos padrão, como ventiladores e bombas.

Características:

Dois elementos de aquecimento são conectados em série a duas fases (como L1 e L3) no circuito trifásico do motor. Quando o motor está sobrecarregado, a corrente que flui através desses componentes aumenta e o calor gerado faz com que as placas bimetálicas correspondentes se dobrem.
A deformação de duas placas bimetálicas é sintetizada através de um mecanismo de alavanca diferencial comum. O efeito térmico gerado pela sobrecarga de qualquer uma ou duas fases se acumulará e, em última análise, impulsionará a ação do mecanismo de disparo. Para sobrecarga trifásica balanceada, a resposta da proteção é basicamente a mesma do relé de sobrecarga térmica de 3 pólos e 2 elementos.
Esta é a diferença mais fundamental. No caso de uma falha de fase (como a desconexão da fase L2), o relé de elemento duplo ainda pode detectar a falta aumentando a corrente das duas fases (L1 e L3), mas sua velocidade de resposta pode ser um pouco mais lenta do que o relé de três elementos otimizado para proteção de falha de fase. No entanto, para a maioria das aplicações padrão, a sua proteção ainda é oportuna e eficaz.
A redução de um elemento de aquecimento e da estrutura relacionada reduz diretamente os custos de material e fabricação, ao mesmo tempo que torna potencialmente o relé de sobrecarga térmica de 3 pólos e 2 elementos de alta qualidade mais compacto em tamanho.

Vantagem

Para a maioria das cargas trifásicas balanceadas no sistema de energia, como bombas, ventiladores e compressores padrão, seu desempenho de proteção contra sobrecarga não é diferente daquele dos relés de três elementos.

Uma estrutura simplificada significa menos pontos potenciais de falha. O mecanismo de proteção anti-limite bimetálico central ainda é forte, mantendo as vantagens clássicas dos relés térmicos, como forte adaptabilidade ambiental, sem necessidade de fonte de alimentação auxiliar e anti-interferência.

O relé térmico STH-N50 é adequado para contator CA S-C50/95

Quadro (A)	STH-N60
Contator AC Suitabie	S-C50/95
Estrutura de contato auxiliar	Retorno manual ou automático
Ajustar seleção de faixa (A)	Selecione(A)		Faixa de ajuste (A)
	15A		12~18
	19A		16~22
	22A		18~26
	29A		24~34
	35A		30~40
	42A		34~50
	54A		43~65
	67A		54~80
	82A		65~93
	95A		85~105
Estrutura de contato auxiliar	1a1b(1NO+1NC)

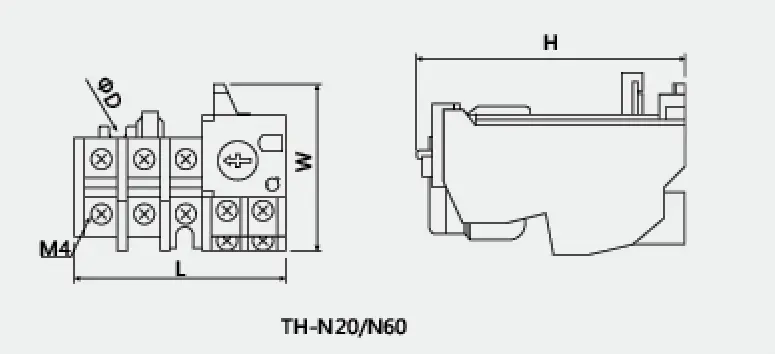

Contorno e dimensão de instalação
	Tipo	L	W	H	ΦD
	TH-N60	89	57	83.5	4.5
