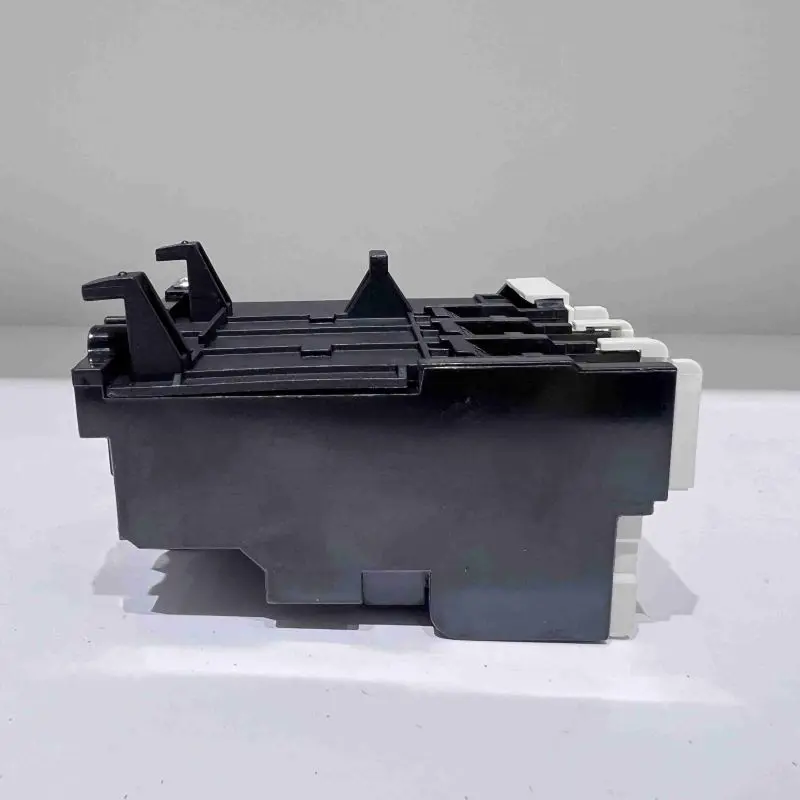

Relé de Sobrecarga Térmica TH-T25 18A

No mundo da proteção de motores, o ajuste universal significa flexibilidade, mas também traz a complexidade da depuração e o risco de parâmetros inconsistentes. O relé de sobrecarga térmica China SPX TH-T25 18A vai na direção oposta. Não é uma ferramenta amplamente ajustável, mas um "cartão de identificação de segurança" moldado com precisão para uma corrente nominal de motor de 18A. Na fábrica, a calibração final é concluída com seu parâmetro de proteção principal -18A de corrente definida, garantindo que cada produto possa fornecer a melhor proteção correspondente para motores com aquele nível de potência específico pronto para uso. Representa uma filosofia de engenharia eficiente que busca padronização, consistência e facilidade de uso.

Vantagem:

O produto foi profundamente calibrado em torno de 18A no processo de fabricação, e as características térmicas da tira bimetálica e a correspondência mecânica do mecanismo de liberação atingiram o seu ideal neste ponto. Os usuários não precisam fazer ajustes no local, eliminando fundamentalmente ações de proteção prematuras ou retardadas causadas por calibração manual imprecisa.
Na fabricação de equipamentos completos ou projetos em lote, a utilização do Relé de Sobrecarga Térmica TH-T25 18A em estoque pode tornar as características de proteção de todos os motores da mesma potência altamente consistentes, melhorando a padronização e confiabilidade do sistema geral.
A corrente de configuração de 18A corresponde com precisão à faixa de potência do motor trifásico convencional de 7,5kW a 9kW sob tensão de 380V, tornando-o um parceiro ideal para muitos ventiladores, bombas de água e motores de acionamento mecânico de médio porte.
O modelo de capacidade térmica e dissipação de calor do elemento térmico do Relé de Sobrecarga Térmica TH-T25 18A é otimizado para as características de aquecimento de motores deste nível de corrente, o que pode simular de forma mais realista o processo de aumento de temperatura dos enrolamentos do motor sob sobrecarga, partida frequente, parada e outras condições de trabalho.
Engenheiros e instaladores não precisam consultar gráficos de curvas ou usar chaves de fenda para ajustar, eles podem instalar a fiação diretamente, economizando muito tempo de depuração e reduzindo erros humanos.

Cenários típicos de aplicação

Proteção central para bombas de água circulante de 7,5 kW a 9 kW e bombas de reforço de água de alimentação.
Proteção contra sobrecarga para pequenos compressores de ar, motores de correia de transmissão e misturadores.
Unidade de proteção de energia para ventilo-convectores de tamanho médio e ventiladores de unidades de ar fresco.
O fabricante do equipamento utiliza o Relé de Sobrecarga Térmica TH-T25 18A como componente de proteção padronizado e livre de depuração em um de seus modelos de potência fixa.

O relé térmico STH-T25 é adequado para contator AC S-M20/25

Quadro (A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Contator AC Suitabie	S-M10/12		S-M20/25				S-M35/50
Estrutura de contato auxiliar	Retorno manual ou automático
Ajustar seleção de faixa (A)	Selecione(A)	Faixa de ajuste (A)	Selecione(A)		Faixa de ajuste (A)		Selecione(A)	Faixa de ajuste (A)
	0,24A	0,2~0,32	1,3A		1~1,6		29	24~34
	0,35A	0,28~0,42	1,7A		1,4~2,0		35	30~40
	0,5A	0,4~0,6	2.1A		1,7~2,5		42	34~50
	0,7A	0,55~0,85	2,5A		2~3
	0,9A	0,7~1,1	3,6A		2,8~4,4
	1,3A	1~1,6	5A		4~6
	1,7A	1,4~2,0	6,6A		5,2~8
	2.1A	1,7~2,5	9A		7~11
	2,5A	2~3	11A		9~13
	3,6A	2,8~4,4	15A		12~18
	5A	4~6	19A		16~22
	6,6A	5,2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Estrutura de contato auxiliar	1a1b(1NO+1NC)

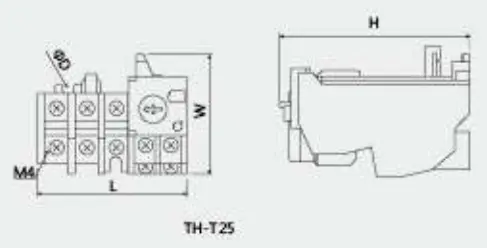

Contorno e dimensão de instalação
	Tipo		L	W	H	φD
	TH-T25		63	51	81	4.5
